Montageanleitung für BNC-Stecker 7 mm

Wie löte ich einen BNC-Stecker an ein 7 mm Koaxkabel?

Die Montage unseres BNC-Steckers (Artikel-Nr. 0060-310-0704) an ein 7 mm Koaxkabel ist unkompliziert und in wenigen Schritten erledigt.
Wichtig: Bitte achten Sie immer darauf, alle Kabel am Ende der Montage durchzuprüfen, um spätere Schäden an Ihren Geräten zu vermeiden.

1.) Werkzeuge für die Kabelmontage

Wir nutzen für unsere Kabelmontage: Messschieber fürs Nachmessen, Lötkolben, Lötzinn, Kabelschere, Cuttermesser und/oder Maulschlüssel (SW16).

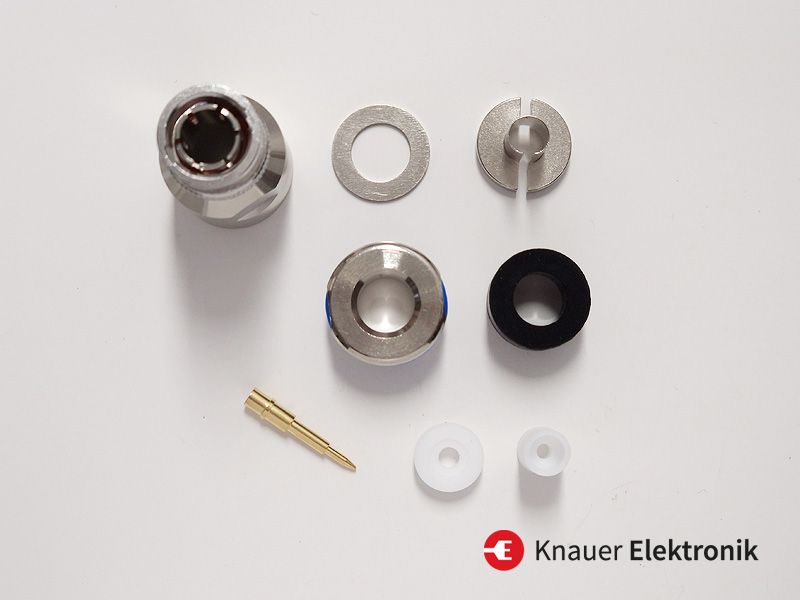

2.) Überprüfen der Einzelteile des PL-Steckers 7 mm

Der Stecker sollte folgende Komponenten haben: Steckergehäuse, Verschraubung (hinten), Anpressscheibe, PTFE-Scheibe, PTFE-Hülse, Gummiring, Steckhülse und Lötpin.

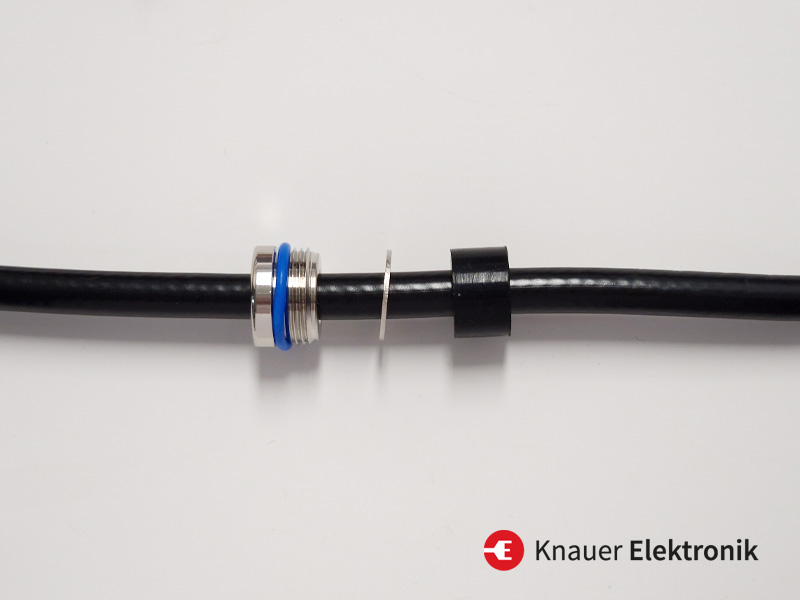

3.) Beginn der Steckermontage

Stecken Sie zunächst die hintere Verschraubung, die Anpressscheibe aus Metall und den Gummiring nacheinander auf das 7 mm Kabel.

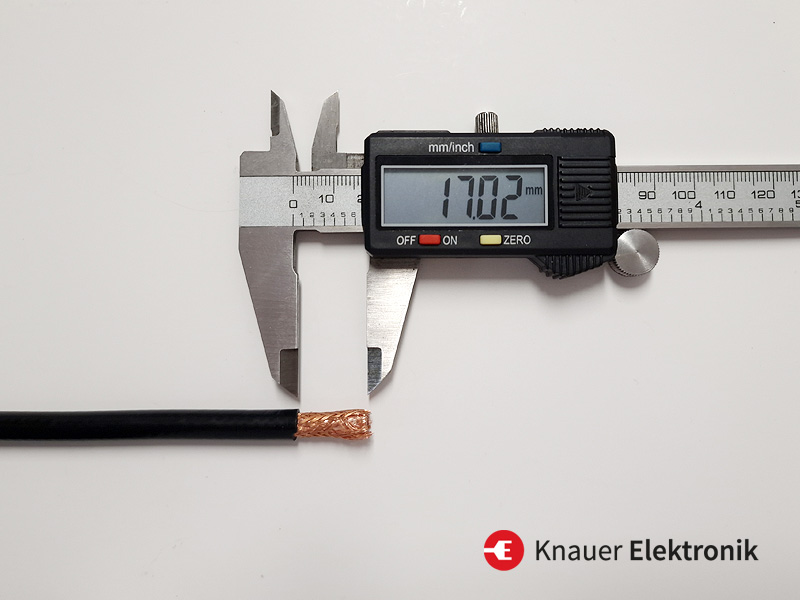

4.) Abmanteln der Außenisolierung des Kabels

Mit der Kabelschere das 7 mm Kabel vorsichtig abmanteln. Achten Sie darauf, dass Sie mindestens 17 mm abnehmen.

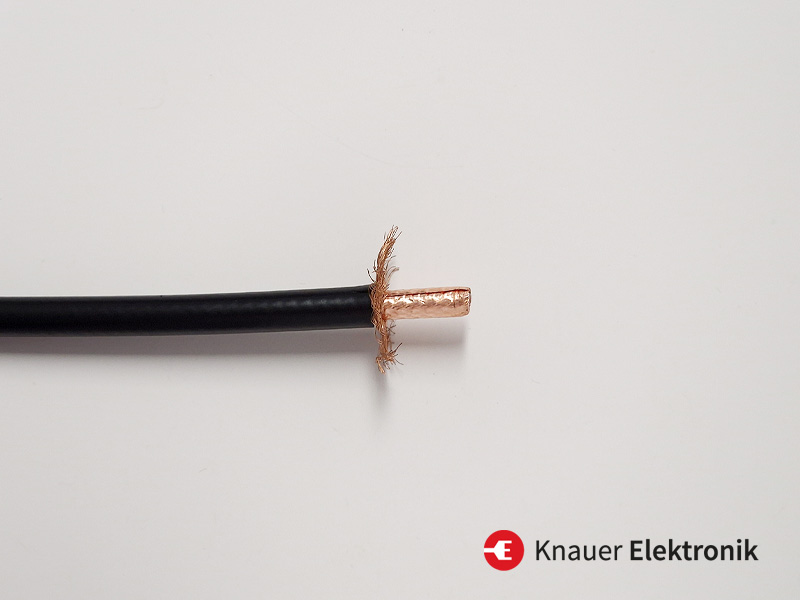

5.) Kupfergeflecht nach hinten schieben

Schieben Sie das Kupfergeflecht, wie in der Abbildung zu sehen, ganz nach hinten.

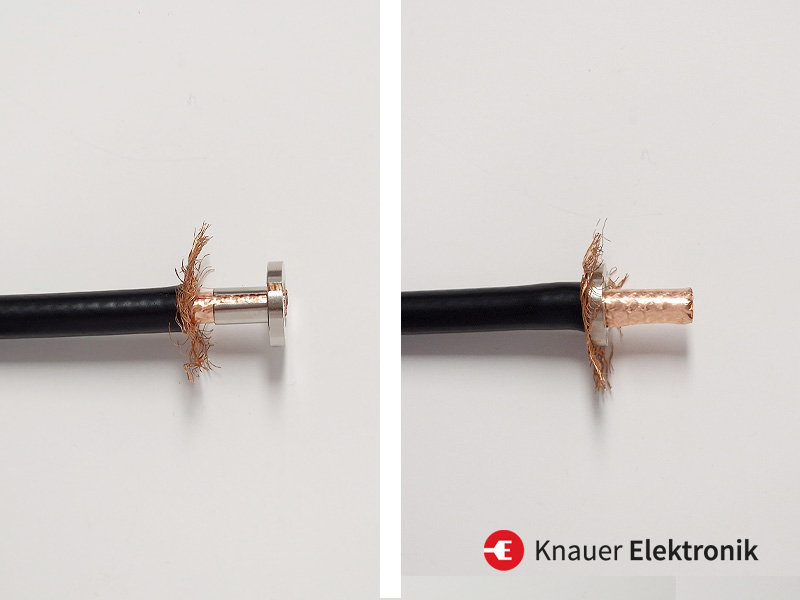

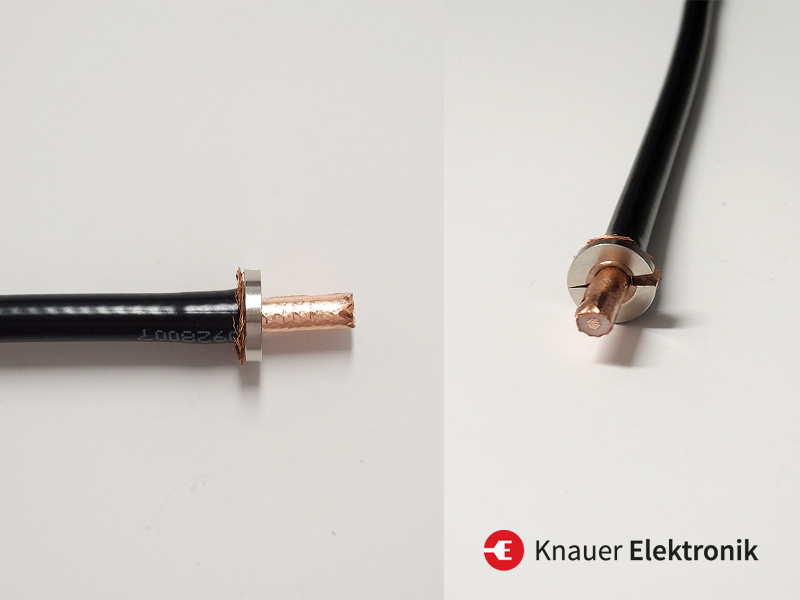

6.) Steckhülse aufsetzen

Anschließend setzen Sie die Steckhülse auf. Drücken Sie die Steckhülse zwischen Kupfergeflecht und Kupferfolie bis ans Ende des abgemantelten Kabels.

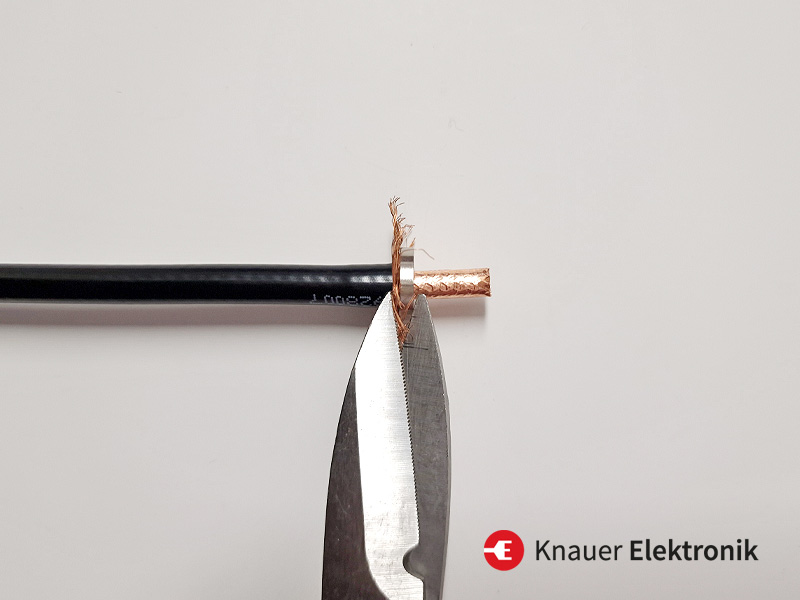

7.) Abschneiden des überstehenden Kupfergeflechts

Mit einer Schere schneiden Sie das überstehende Kupfergeflecht weg.

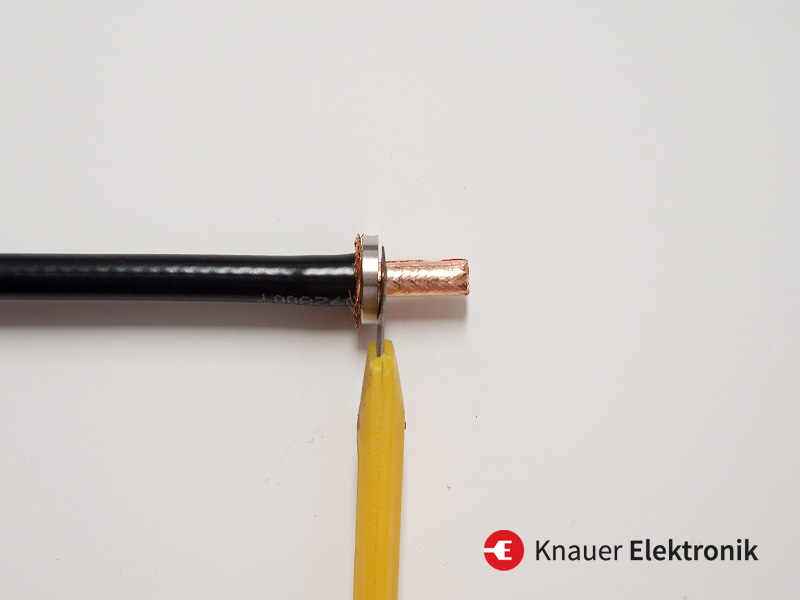

8.) Entfernen der Kupferfolie und Innenisolierung des Kabels

Mit einem scharfen Cuttermesser wird vorsichtig entlang der Steckhülse geschnitten, um Kupferfolie und die weiße Innenisolierung zu entfernen. Achten Sie darauf nicht zu tief zu schneiden, um die Kupferseele nicht zu beschädigen.

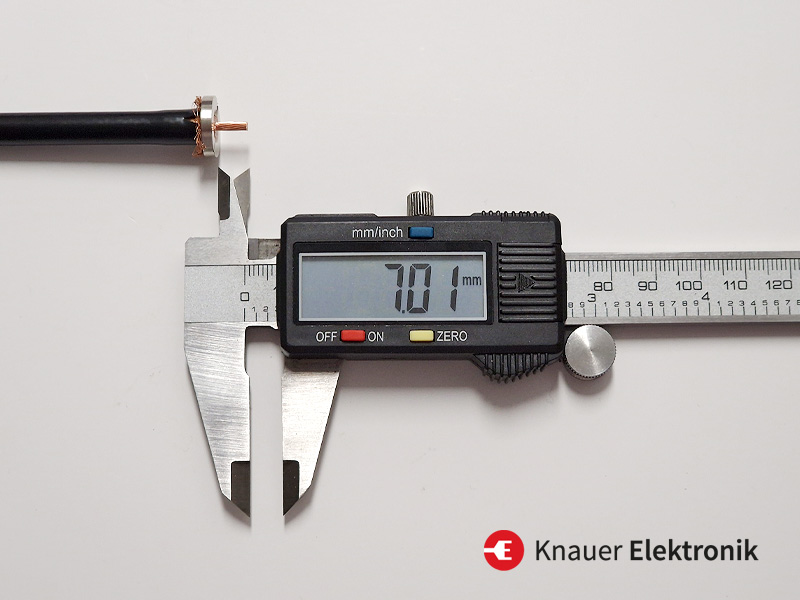

9.) Freilegen der Kupferseele

Entfernen Sie die Kupferfolie und weiße Innenisolierung. Die Kupferseele liegt frei. Überprüfen Sie noch einmal, dass sich zwischen Kupferseele und Steckhülse keine Reste der Kupferfolie oder dem -geflecht befinden. Wenn Sie unsicher sind, überprüfen Sie dies mit einem Messgerät. Es sollte keine Verbindung vorliegen.

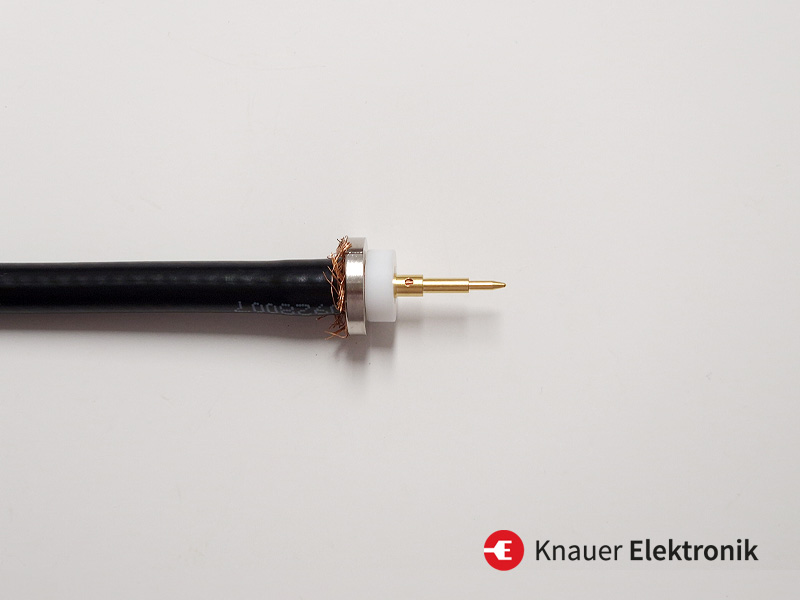

10.) Lötpin aufstecken

Stecken Sie den Lötpin auf die weiße PTFE-Scheibe und beachten Sie dabei auf die Einkerbung. Diese sollte nicht in Richtung des Kabels zeigen.

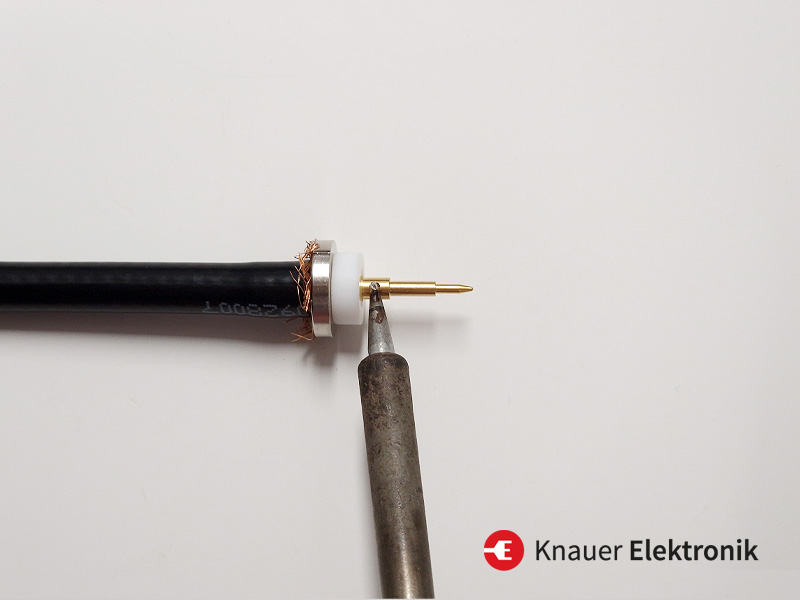

11.) Lötpin mit der Kupferseele verlöten

Der Lötpin wird mit der Kupferseele verlötet (am Besten mit 0,5 mm Lötzinn): Der Lötpin wird erhitzt und das dünne Lötzinn in das Loch des Lötpins eingelassen. Achten Sie darauf sauber zu arbeiten. Der Lötpin darf durch das Lötzinn nicht dicker werden.

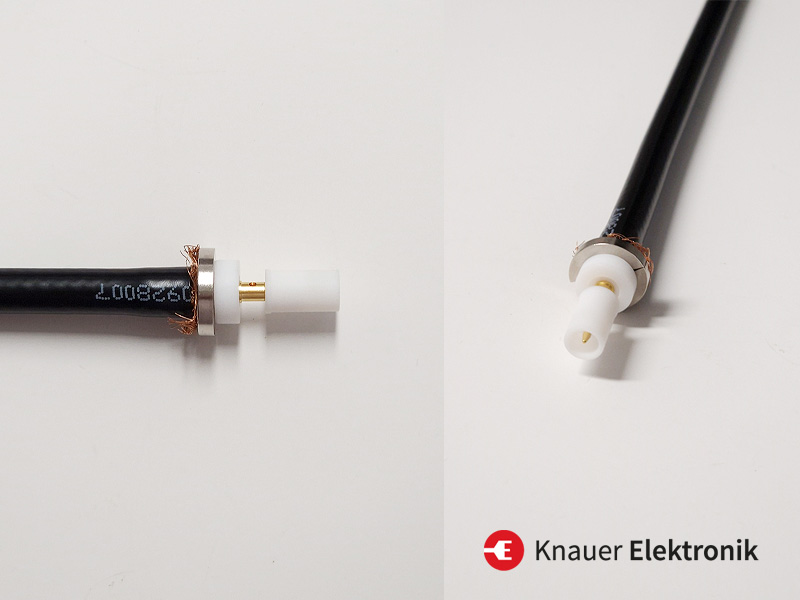

12.) PTFE-Hülse aufstecken

Die Steckhülse wird wie abgebildet mit der Einkerbung nach außen auf den Lötpin gesetzt.

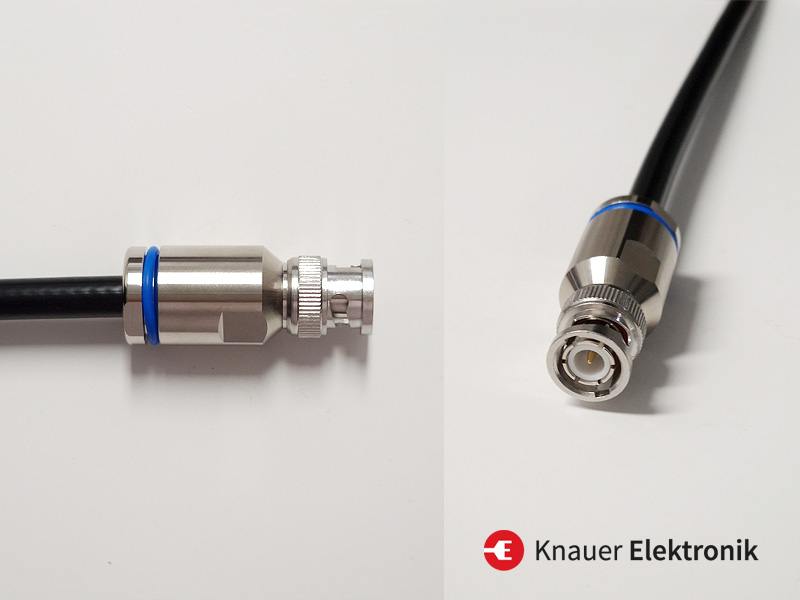

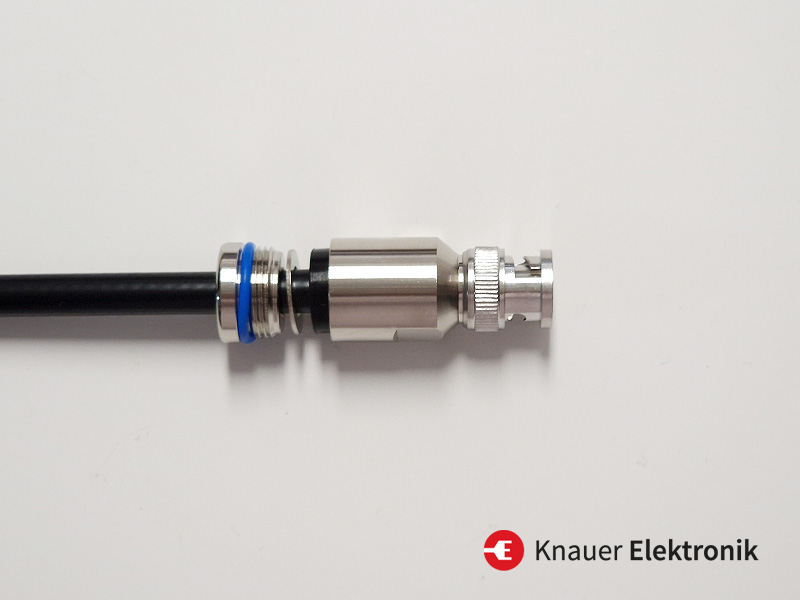

13.) Steckergehäuse montieren

Alle Komponenten des Steckers werden vorsichtig ineinander geschoben und mit dem Steckergehäuse verschraubt. Hierfür können Sie zwei Maulschlüssel (SW16) verwenden.



14.) Letzte Überprüfungen

Überprüfen Sie noch ein letztes Mal das Kabel auf Kurzschluss, dann auf Durchgang. Herzlichen Glückwunsch - Ihr Stecker ist fertig montiert!
