Montageanleitung für N-Winkelstecker 7 mm
Wie löte ich den N-Winkelstecker an ein 7 mm Koaxkabel?
Die Montage unseres Clamp N-Winkelsteckers (Artikel-Nr. 214007) an ein 7 mm Koaxkabel ist unkompliziert und in wenigen Schritten erledigt.
Wichtig: Bitte achten Sie immer darauf, alle Kabel am Ende der Montage durchzuprüfen, um spätere Schäden an Ihren Geräten zu vermeiden.
1.) Werkzeuge für die Kabelmontage
Wir nutzen für unsere Kabelmontage: Messschieber fürs Nachmessen, Lötkolben, Lötzinn, Kabelschere, Cuttermesser, Schlitzschraubenzieher und/oder Maulschlüssel (SW16).

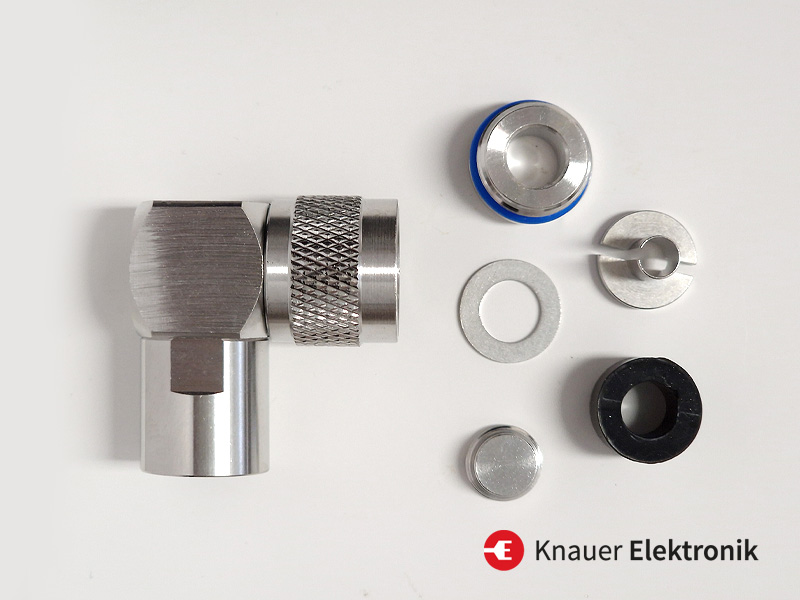

2.) Überprüfen der Einzelteile des N-Winkelsteckers 7 mm
Der Stecker sollte folgende Komponenten haben: Steckergehäuse, Verschraubung (hinten), Verschlusskappe, Anpressscheibe, Gummiring und eine Steckhülse.

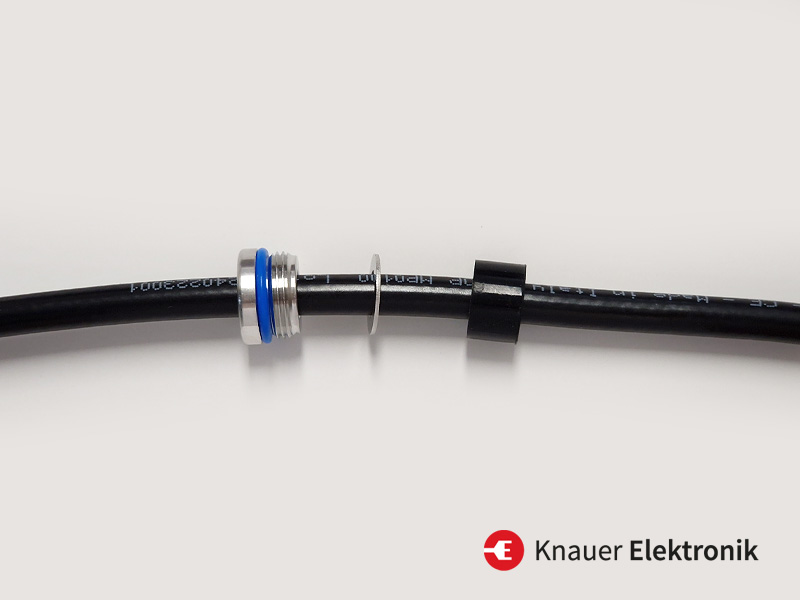

3.) Beginn der Steckermontage
Stecken Sie zunächst die hintere Verschraubung, die Anpressscheibe aus Metall und den Gummiring nacheinander auf das 7 mm Kabel.

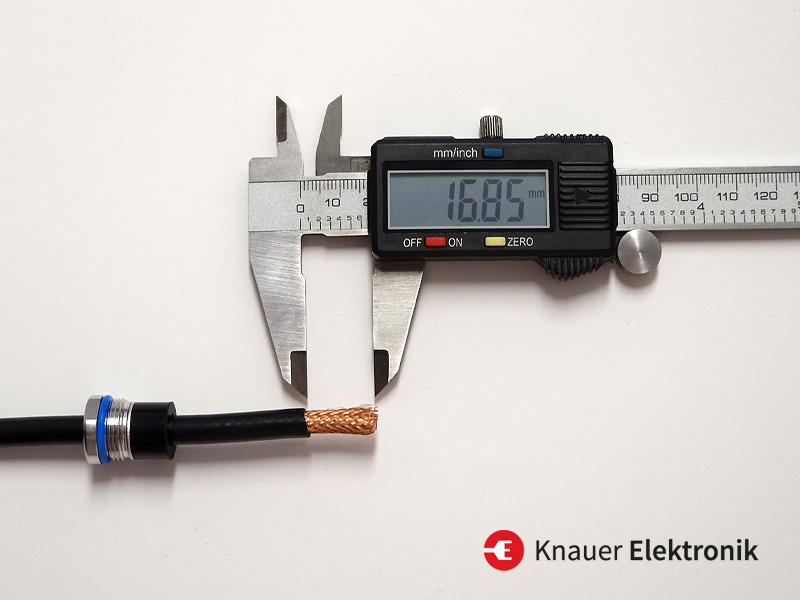

4.) Abmanteln der Außenisolierung des Kabels
Mit der Kabelschere das 7 mm Kabel vorsichtig abmanteln. Achten Sie darauf, dass Sie ca. 17 mm abnehmen.
5.) Kupfergeflecht nach hinten schieben
Schieben Sie das Kupfergeflecht, wie in der Abbildung zu sehen, ganz nach hinten.

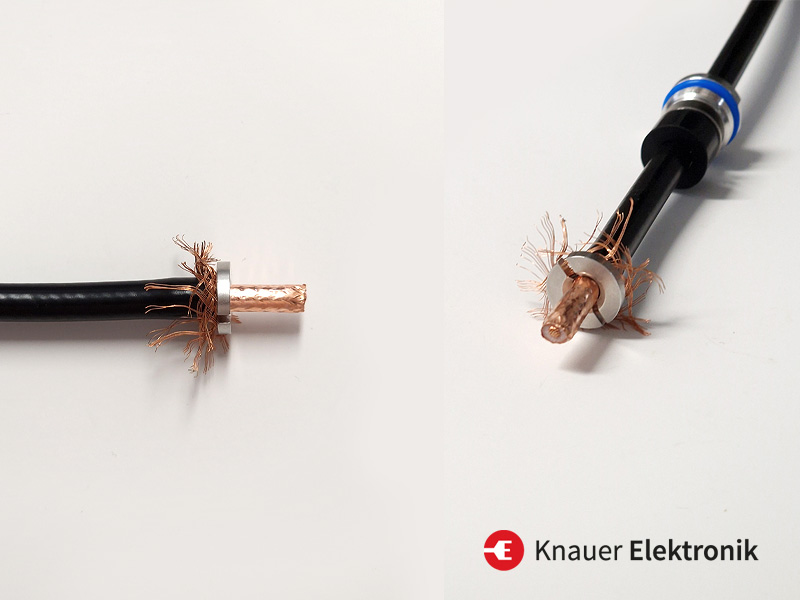

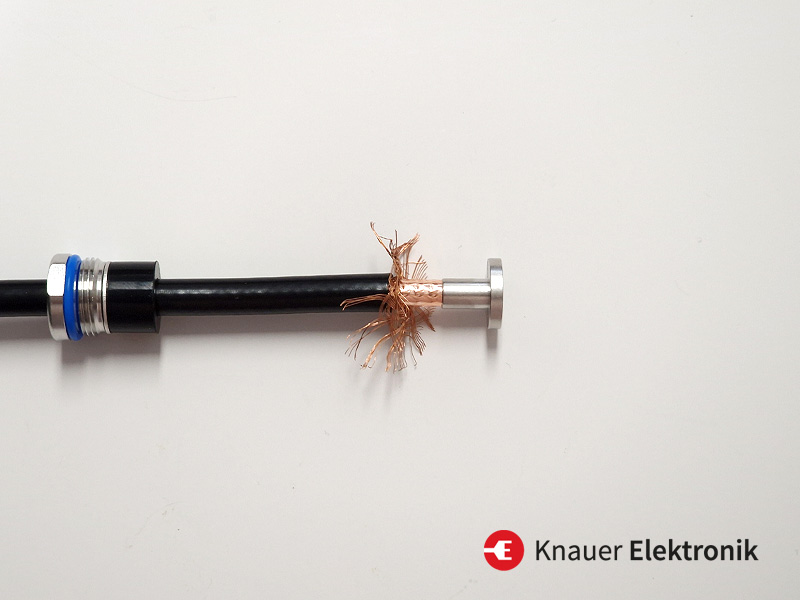

6.) Steckhülse aufsetzen
Anschließend setzen Sie die Steckhülse auf und drücken diese zwischen Kupfergeflecht und Kupferfolie bis ans Ende des abgemantelten Kabels.

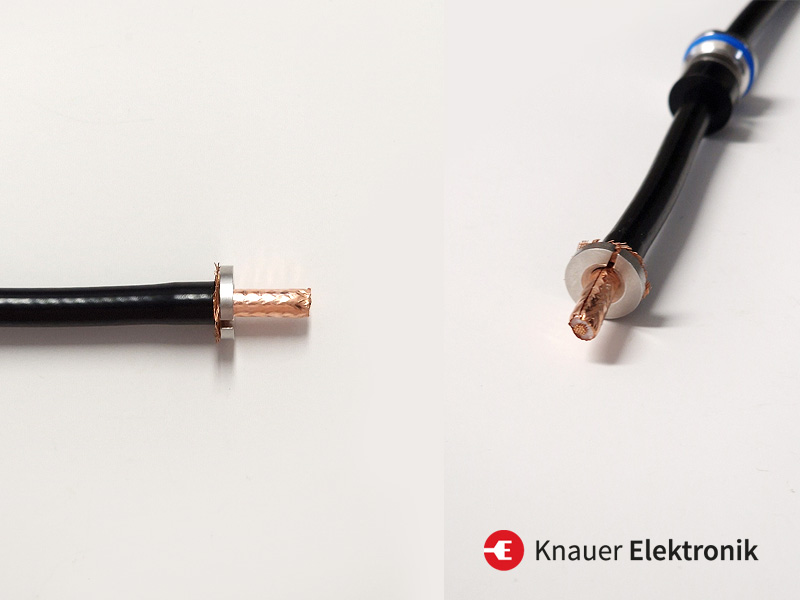

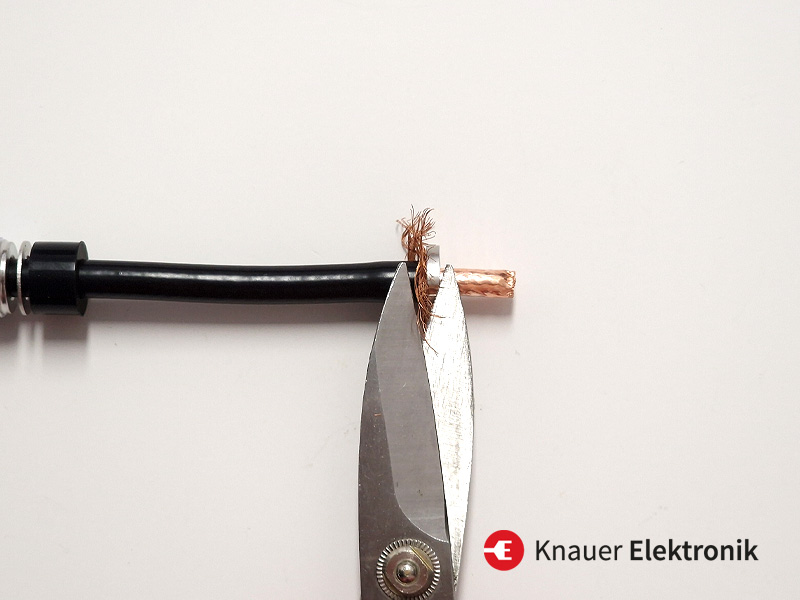

7.) Abschneiden des überstehenden Kupfergeflechts
Mit einer Schere schneiden Sie das überstehende Kupfergeflecht weg.

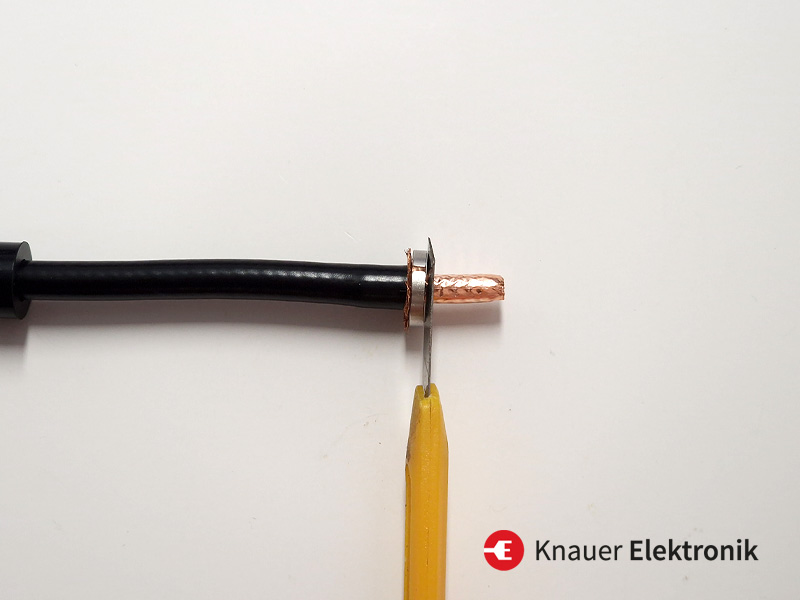

8.) Entfernen der Kupferfolie des Kabels
Mit einem scharfen Cuttermesser wird vorsichtig entlang der Steckhülse geschnitten, um die Kupferfolie zu entfernen. Achten Sie darauf nicht zu tief zu schneiden, um weder die weiße Innenisolierung noch die Kupferseele zu beschädigen.

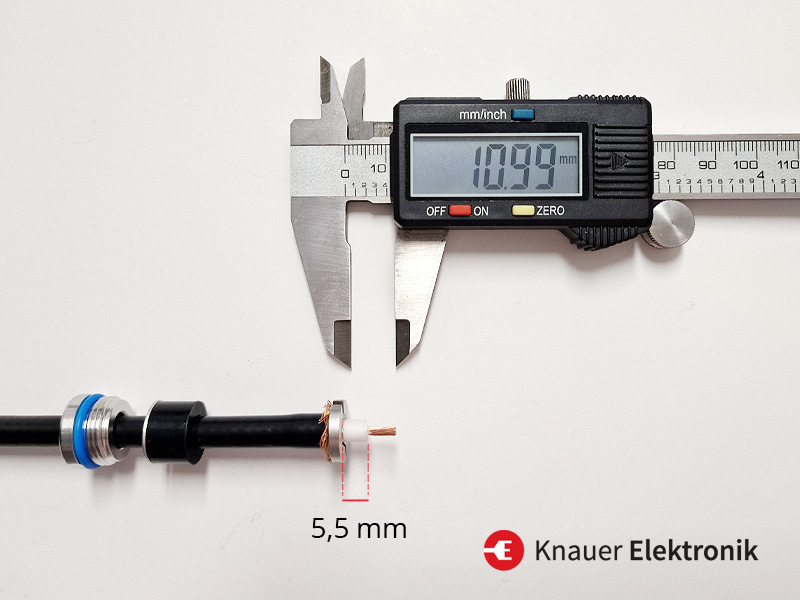

9.) Kontrolle der Maße und Freilegen der Kupferseele
Schneiden Sie nun mit dem Cutter vorsichtig in die weiße Innenisolierung. Dabei sollten 5,5 mm der weißen Innenisolierung übrig bleiben. Überprüfen Sie noch einmal, ob sich zwischen Kupferseele und Steckhülse Reste der Kupferfolie oder dem -geflecht befinden. Wenn Sie unsicher sind, überprüfen Sie dies mit einem Messgerät. Es sollte keine Verbindung vorliegen.

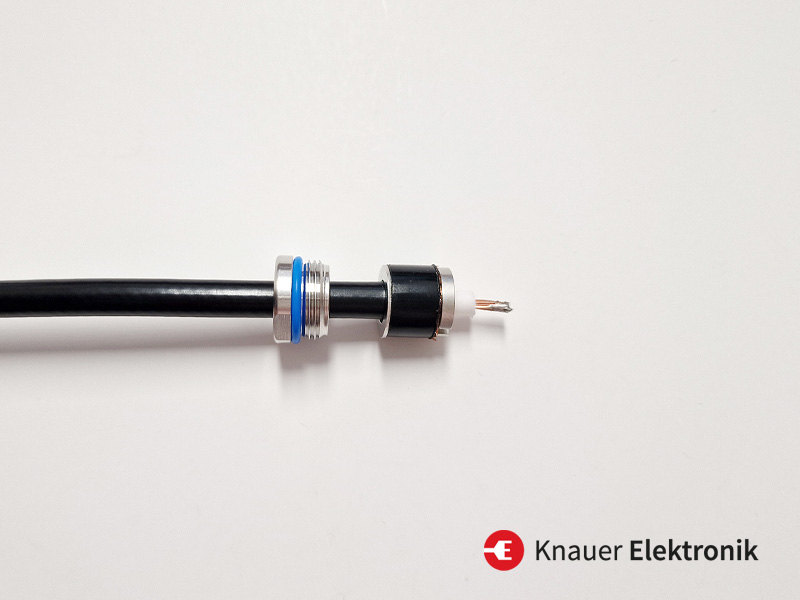

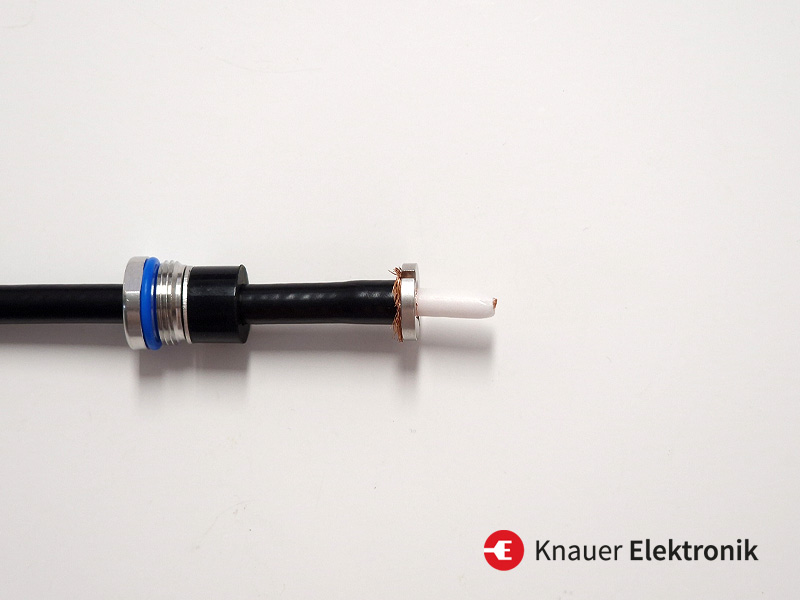

10.) Kupferseele an der Spitze verzinnen
Damit der Kupferdraht leichter in das Steckergehäuse eingeführt werden kann, verzinnen wir an dieser Stelle das Kupfer. Achten Sie darauf, sauber zu arbeiten. Der Kupferdraht sollte nicht dicker werden.

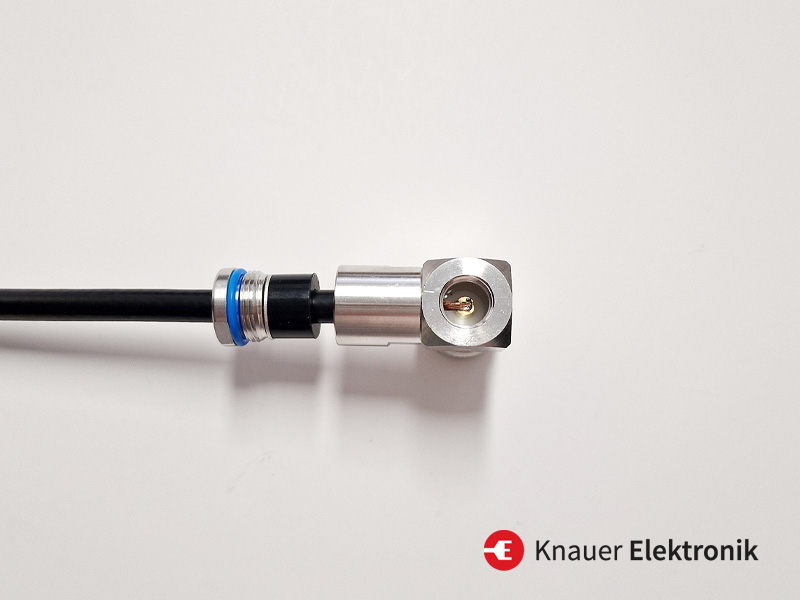

11.) Steckergehäuse montieren
Alle Komponenten des Steckers werden vorsichtig ineinander geschoben. Der Kupferdraht sollte wie auf dem Bild mittig zum Lötpin sitzen. Wenn er zu lang ist, kürzen Sie ihn gegebenenfalls noch einmal (und verzinnen die Spitze erneut).

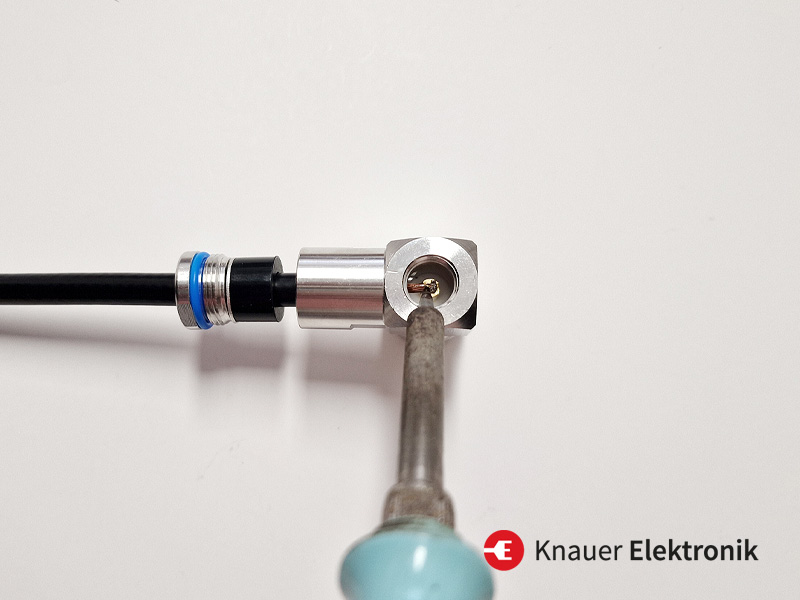

12.) Lötpin mit der Kupferseele verlöten
Der Lötpin wird mit der Kupferseele verlötet. Achten Sie darauf sauber zu arbeiten.

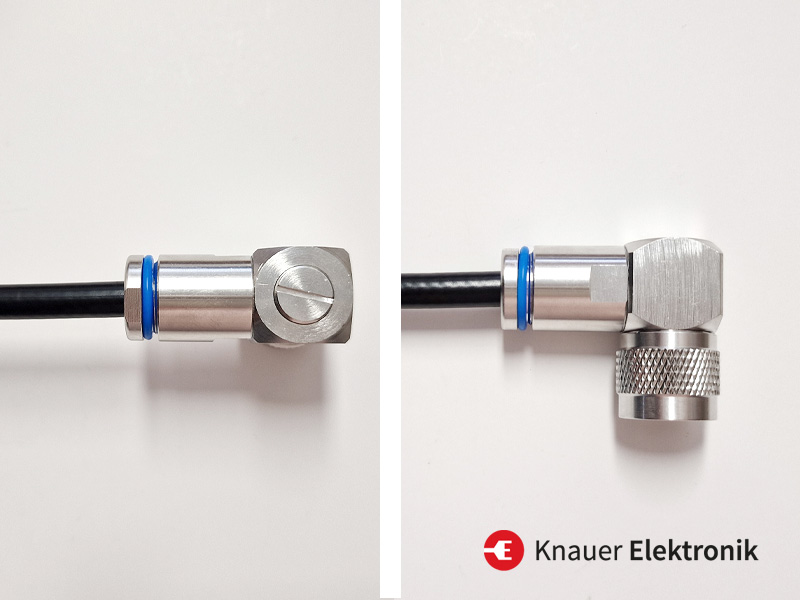

13.) Letzte Überprüfungen
Verschrauben Sie alle Komponenten des Steckers. Hierfür können Sie zwei Maulschlüssel (SW16) verwenden. Überprüfen Sie noch ein letztes Mal das Kabel auf Kurzschluss, dann auf Durchgang. Setzen Sie als letztes die Verschlusskappe auf den Stecker und drehen Sie ihn mit einem Schlitzschraubenzieher fest. Herzlichen Glückwunsch - Ihr Stecker ist fertig montiert!
