Montageanleitung für PL-259 Stecker 7 mm

Wie löte ich den Clamp PL-259-Stecker an ein 7 mm Koaxkabel?

Die Montage unseres Clamp PL-Steckers (Artikel-Nr. 211005) an ein 7 mm Koaxkabel ist unkompliziert und in wenigen Schritten erledigt.
Wichtig: Bitte achten Sie immer darauf, alle Kabel am Ende der Montage durchzuprüfen, um spätere Schäden an Ihren Geräten zu vermeiden.

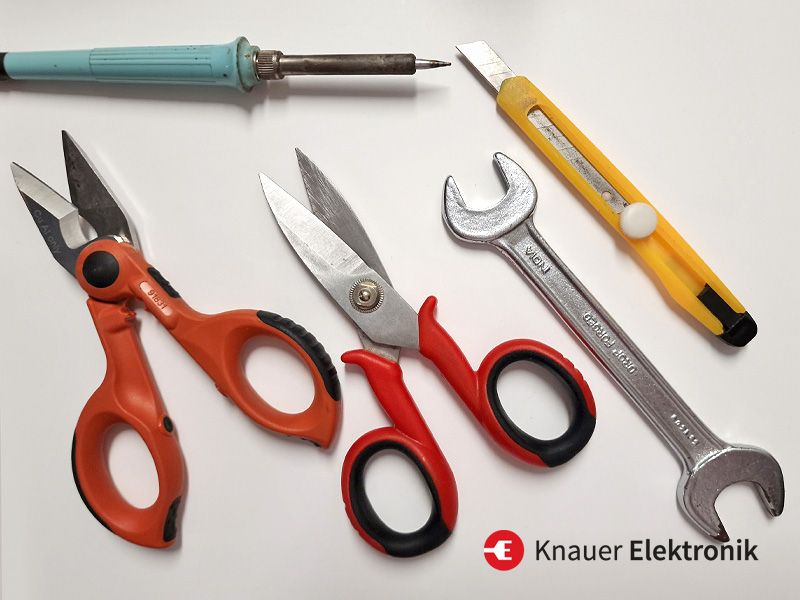

1.) Werkzeuge für die Kabelmontage

Wir nutzen für unsere Kabelmontage: Messschieber fürs Nachmessen, Lötkolben, Lötzinn, Kabelschere, Cuttermesser und/oder Maulschlüssel (SW16).

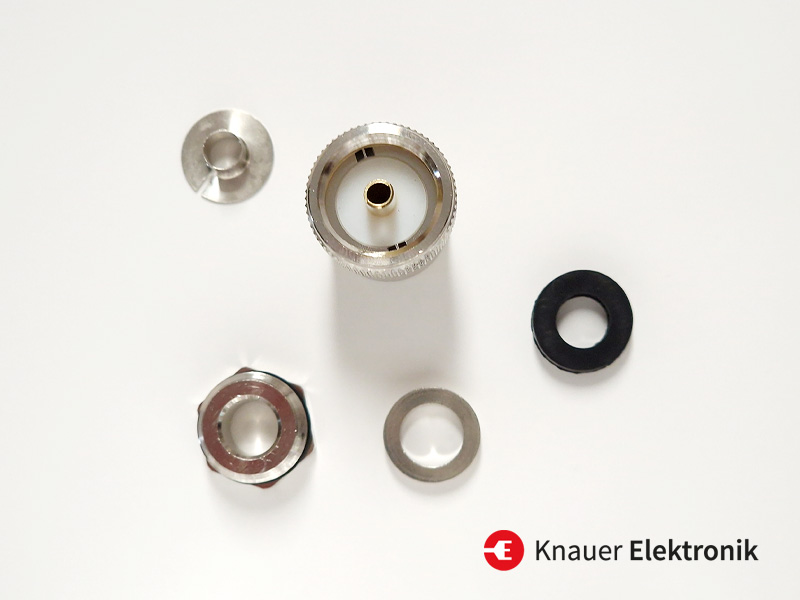

2.) Überprüfen der Einzelteile des PL-Steckers 7 mm

Der Stecker sollte folgende Komponenten haben: Steckergehäuse, Verschraubung (hinten), Anpressscheibe, Gummiring und Steckhülse.

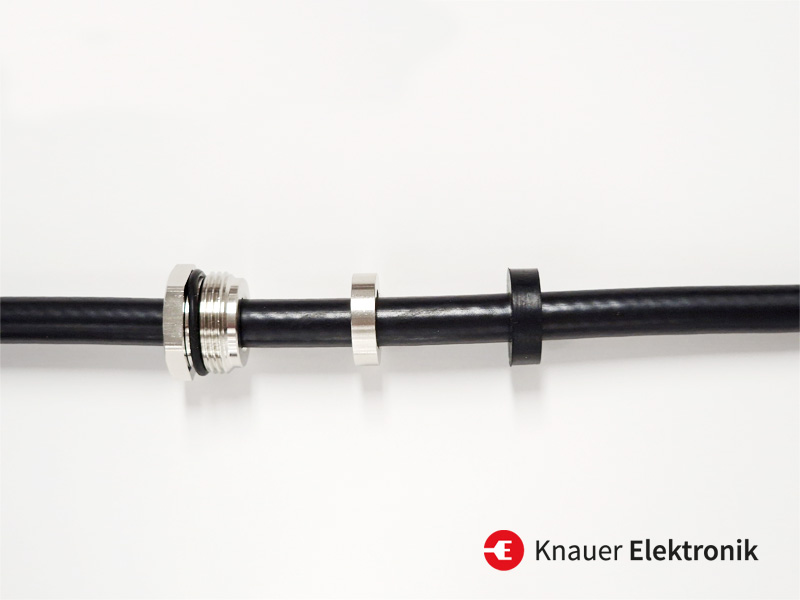

3.) Beginn der Steckermontage

Stecken Sie zunächst die hintere Verschraubung, die Anpressscheibe aus Metall und den Gummiring nacheinander auf das 7 mm Kabel.

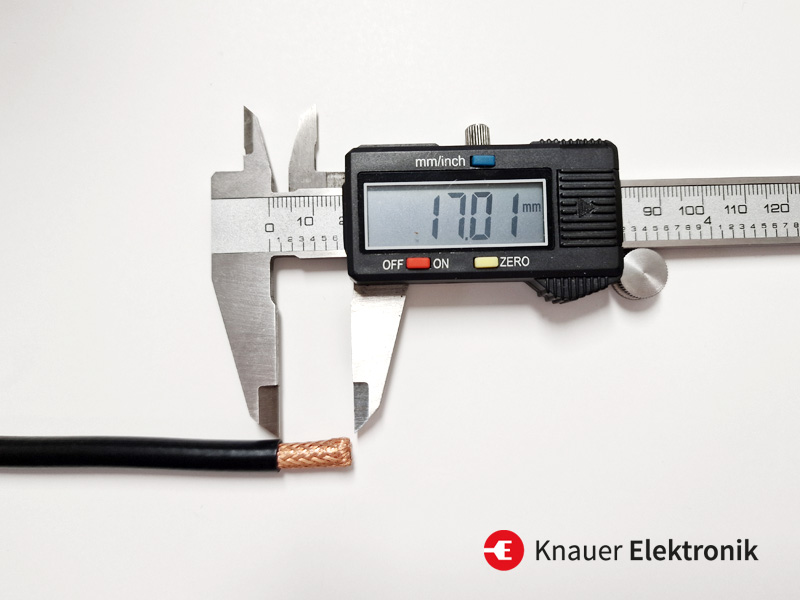

4.) Abmanteln der Außenisolierung des Kabels

Mit der Kabelschere das 7 mm Kabel vorsichtig abmanteln. Achten Sie darauf, dass Sie mindestens 17 mm abnehmen. Dieser Wert sollte bis zum Ende beibehalten werden. Haben Sie 1, 2 Millimeter mehr, kann das am Ende problemlos gekürzt werden.

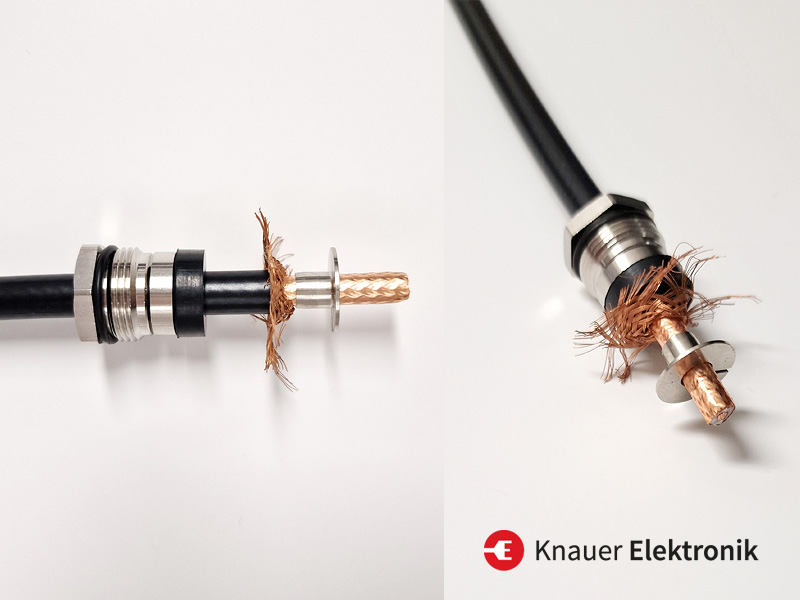

5.) Kupfergeflecht nach hinten schieben

Schieben Sie das Kupfergeflecht, wie in der Abbildung zu sehen, ganz nach hinten. Anschließend setzen Sie die Steckhülse auf.

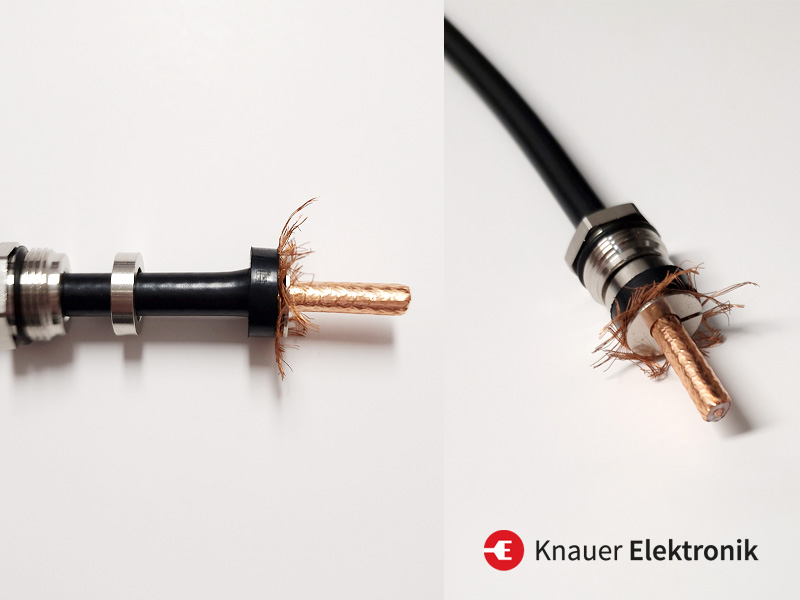

6.) Steckhülse aufsetzen

Drücken Sie die Steckhülse zwischen Kupfergeflecht und Kupferfolie bis ans Ende des abgemantelten Kabels.

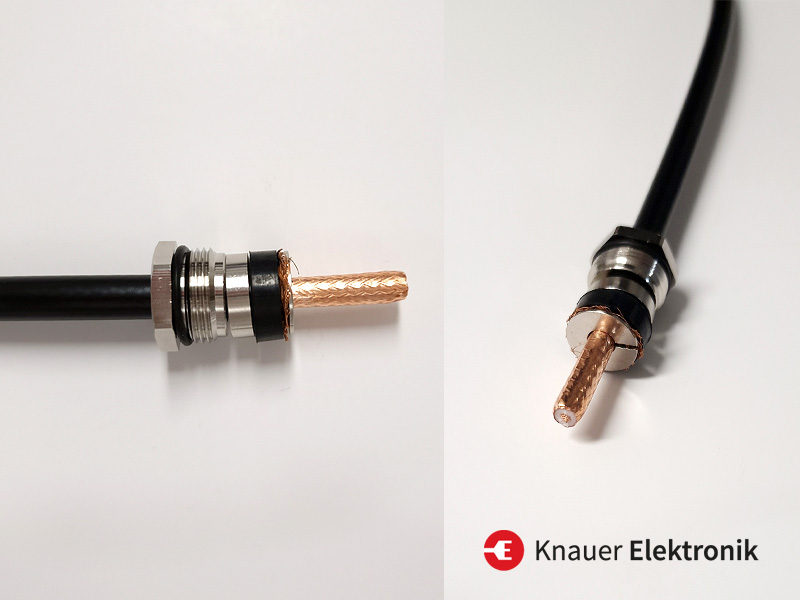

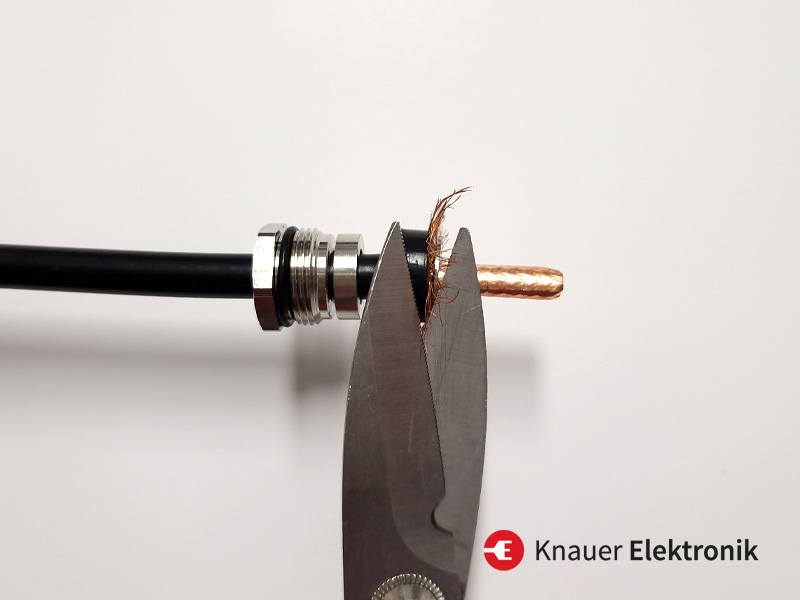

7.) Abschneiden des überstehenden Kupfergeflechts

Mit einer Schere schneiden Sie das überstehende Kupfergeflecht weg.

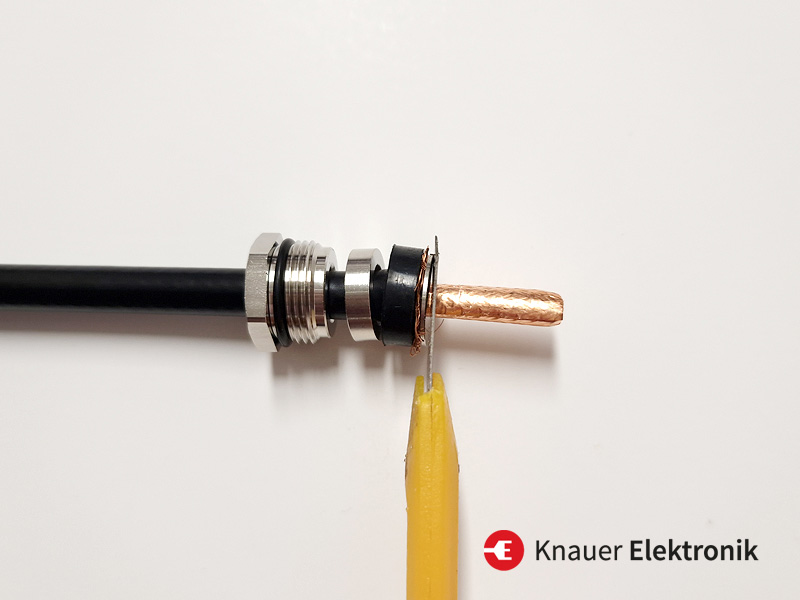

8.) Entfernen der Kupferfolie und Innenisolierung des Kabels

Mit einem scharfen Cuttermesser wird vorsichtig entlang der Steckhülse geschnitten, um Kupferfolie und die weiße Innenisolierung zu entfernen. Achten Sie darauf nicht zu tief zu schneiden, um die Kupferseele nicht zu beschädigen.

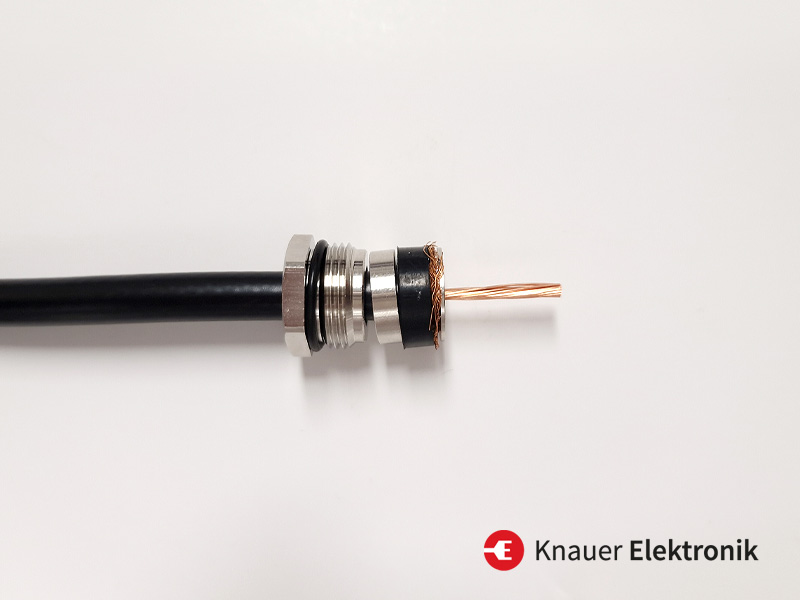

9.) Freilegen der Kupferseele

Entfernen Sie die Kupferfolie und weiße Innenisolierung. Die Kupferseele liegt frei. Überprüfen Sie noch einmal, dass sich zwischen Kupferseele und Steckhülse keine Reste der Kupferfolie oder dem -geflecht befinden. Wenn Sie unsicher sind, überprüfen Sie dies mit einem Messgerät. Es sollte keine Verbindung vorliegen.

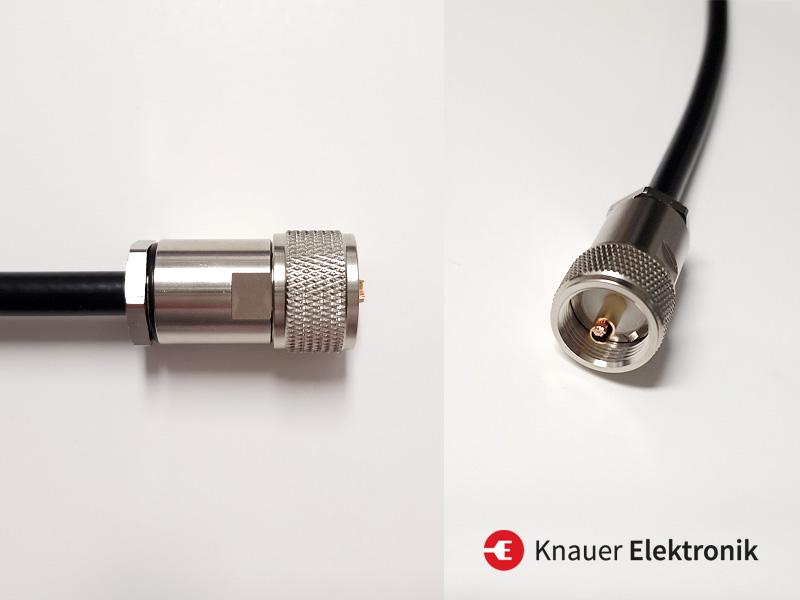

10.) Steckergehäuse montieren

Alle Komponenten des Steckers werden vorsichtig ineinander geschoben und mit dem Steckergehäuse verschraubt. Hierfür können Sie zwei Maulschlüssel (SW16) verwenden. Sollte der Kupferdraht zu weit herausstehen, nehmen Sie das Steckergehäuse noch einmal ab und kürzen Sie den Draht entsprechend. Der Kupferdraht sollte mit dem Lötpin des Steckers abschließen (und nicht herausstehen).

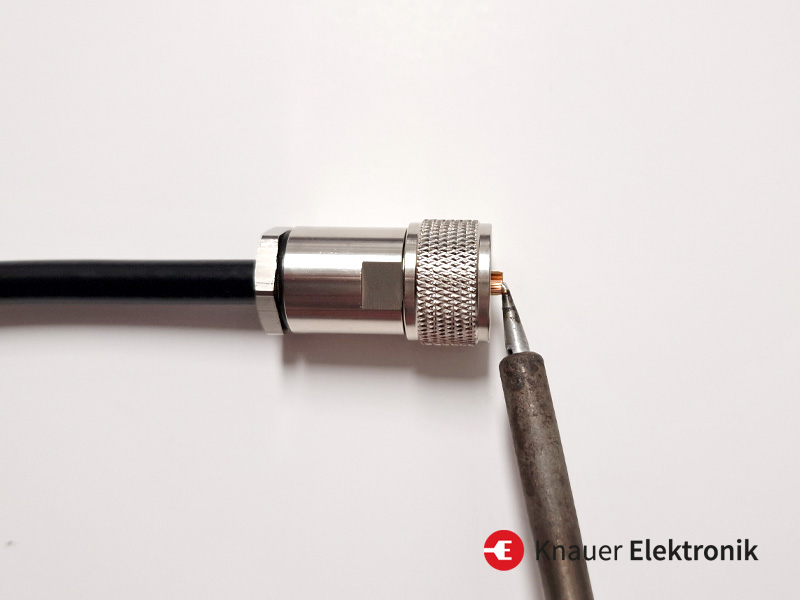

11.) PL Stecker 7 mm verlöten

Mit dem Messgerät wird noch einmal der Lötpin mit dem Steckergehäuse überprüft. Wenn keine Verbindung vorliegt, wird der Kupferdraht des Kabels mit dem Lötpin des Steckers verlötet. Überprüfen Sie noch ein letztes Mal das Kabel auf Kurzschluss, dann auf Durchgang. Herzlichen Glückwunsch - Ihr Stecker ist fertig montiert!
