Montageanleitung für PL-259 Twist-on-Stecker 7 mm
Wie löte ich den Twist PL-259-Stecker an ein 7 mm Koaxkabel?
Die Montage unseres Twist PL-Steckers (Artikel-Nr. 211003) an ein 7 mm Koaxkabel ist unkompliziert und in wenigen Schritten erledigt.
Wichtig: Bitte achten Sie immer darauf, alle Kabel am Ende der Montage durchzuprüfen, um spätere Schäden an Ihren Geräten zu vermeiden.

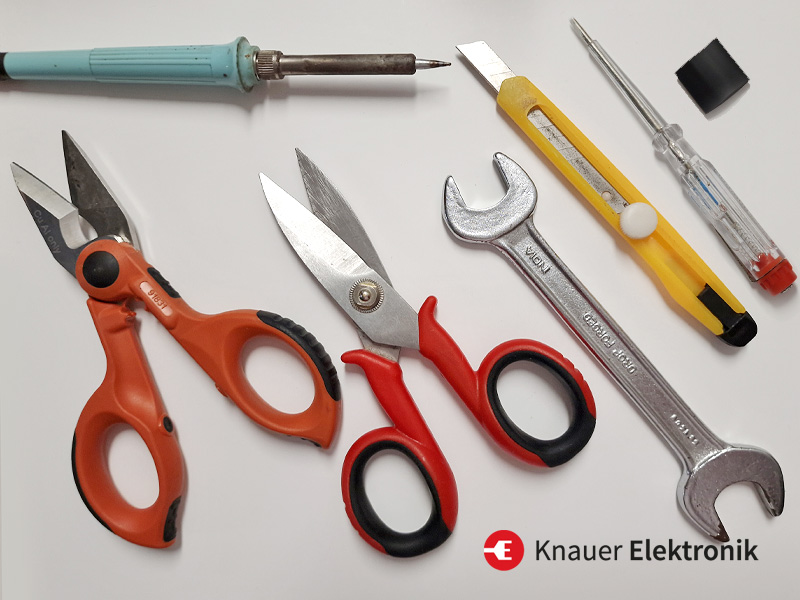

1.) Werkzeuge für die Kabelmontage
Wir nutzen für unsere Kabelmontage: Messschieber fürs Nachmessen, Lötkolben, Lötzinn, Kabelschere, Cuttermesser, Maulschlüssel (SW16), einen kleinen Schlitzschraubenzieher und etwas Schrumpfschlauch.
2.) Überprüfen der Einzelteile des Twist PL-Steckers 7 mm
Der Stecker sollte folgende Komponenten haben: Steckergehäuse und Überwurfhülse.

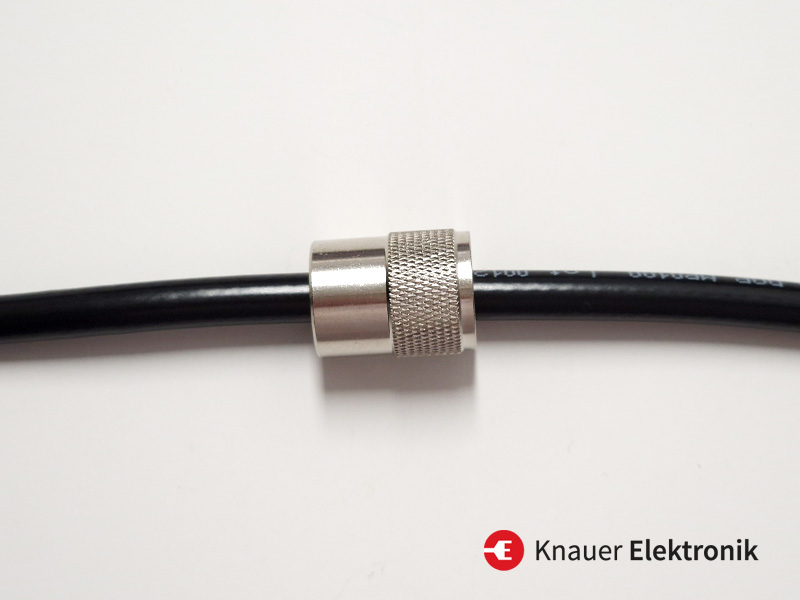

3.) Beginn der Steckermontage
Stecken Sie zunächst ein Stück Schrumpfschlauch (optional) und die Überwurfhülse auf das 7 mm Kabel.

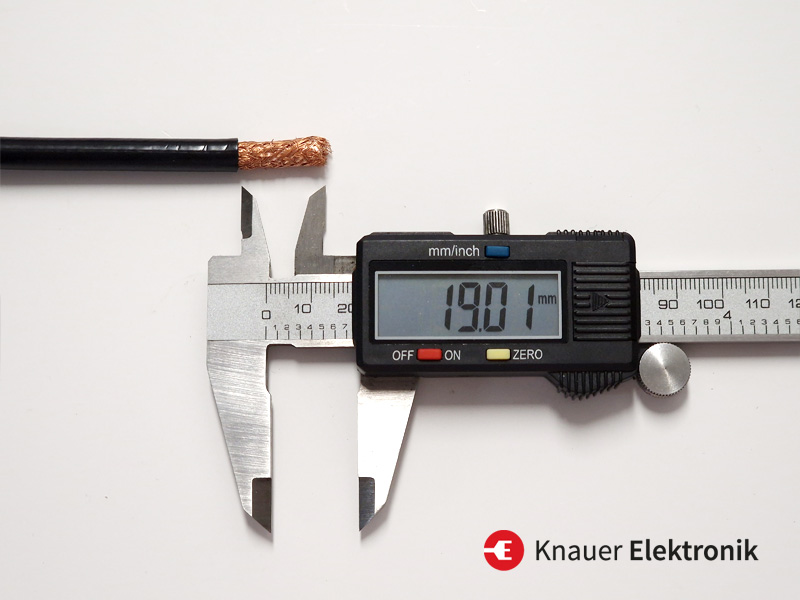

4.) Abmanteln der Außenisolierung des Kabels
Mit der Kabelschere das 7 mm Kabel vorsichtig abmanteln. Achten Sie darauf, dass Sie mindestens 19 mm abnehmen. Sie können den Kupferdraht am Ende etwas kürzen, falls er zu lang ist.

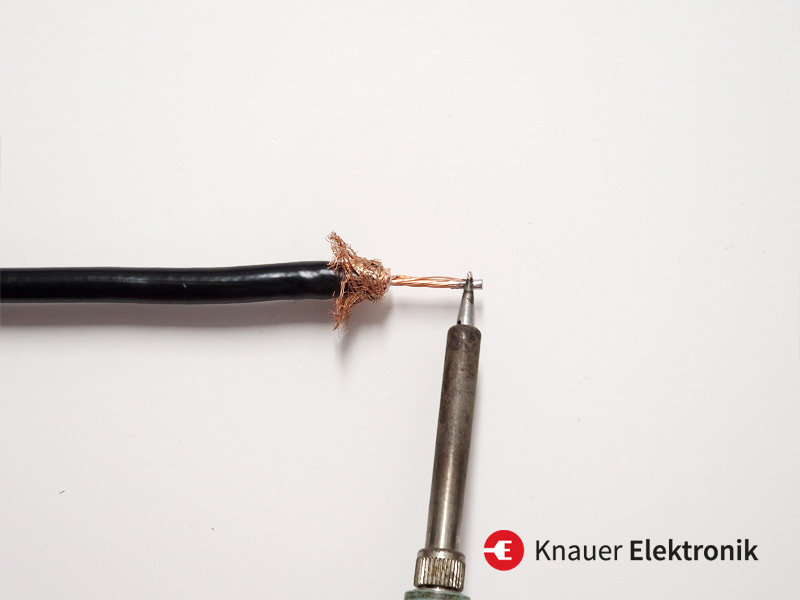

5.) Kupfergeflecht nach hinten schieben
Schieben Sie das Kupfergeflecht, wie in der Abbildung zu sehen, ganz nach hinten. Mit einem scharfen Cuttermesser wird vorsichtig die Kupferfolie und die weiße Innenisolierung eingeschnitten, um die Kupferseele freizulegen. Achten Sie darauf nicht zu tief zu schneiden, damit die Kupferseele nicht beschädigt wird. Anschließend den Kupferdraht am Ende dünn verlöten, damit das Steckergehäuse später leichter aufmontiert werden kann.

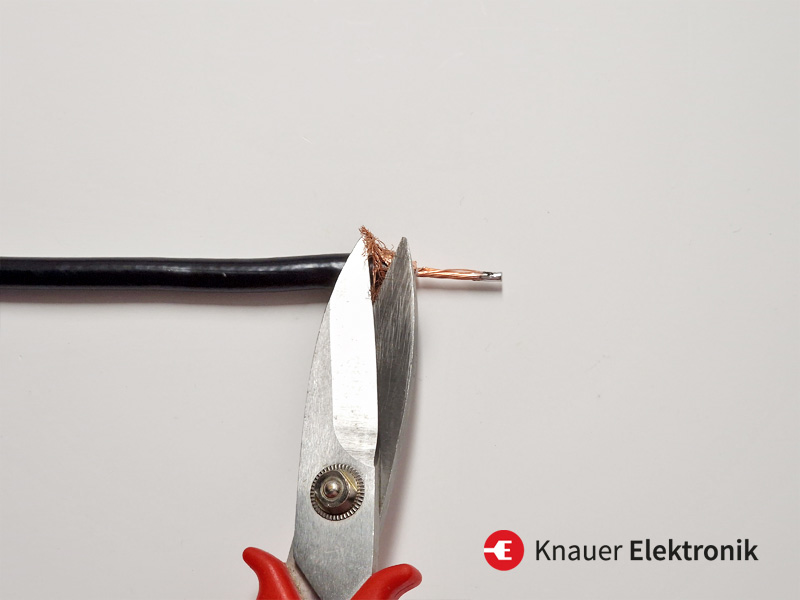

6.) Überschüssiges Kupfergeflecht abschneiden
Schneiden Sie ein wenig vom überschüssigen Kupfergeflecht weg.

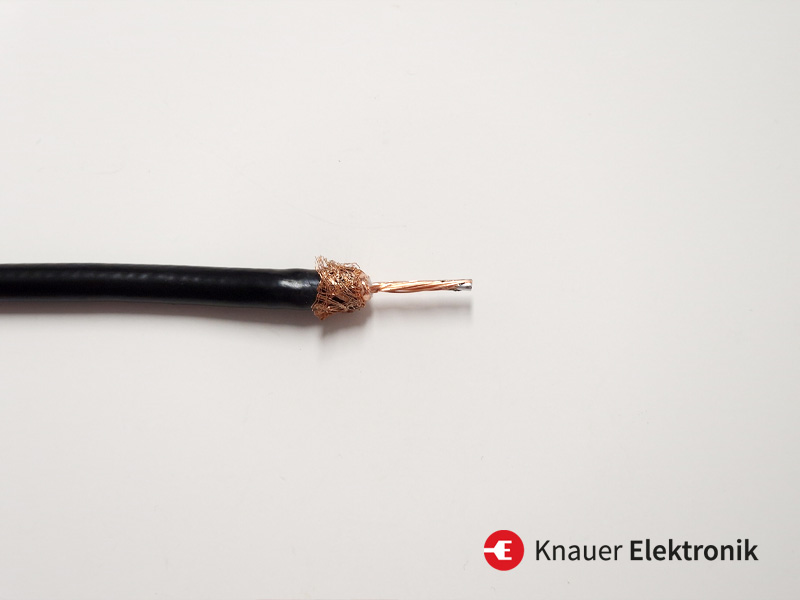

7.) Kupferfolien-/-geflecht-Reste entfernen
Überprüfen Sie, ob sich noch Reste der Kupferfolie bzw. -geflecht zwischen dem Kupferdraht und der Abschirmung befinden. Diese gegebenenfalls entfernen. Wenn Sie unsicher sind, überprüfen Sie dies mit einem Messgerät. Es sollte keine Verbindung vorliegen.

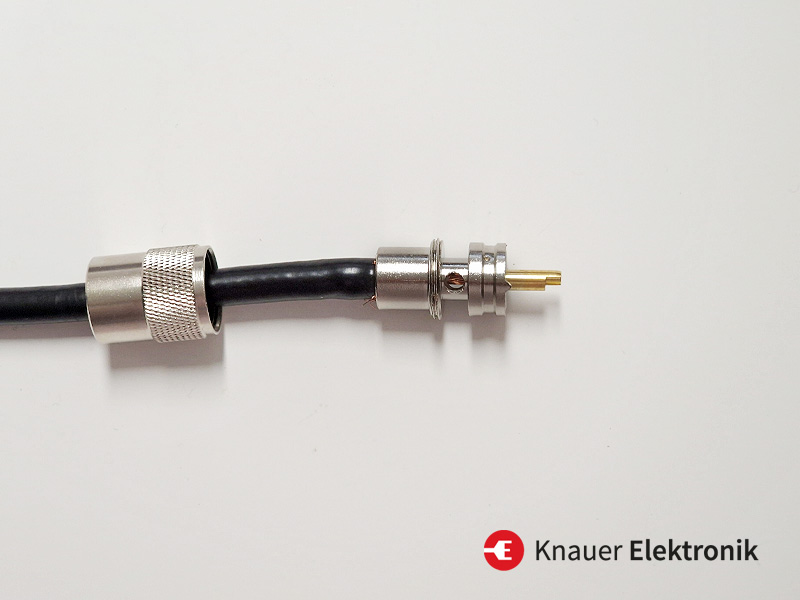

8.) Steckergehäuse aufdrehen
Das Steckergehäuse wird vorsichtig auf den Außenmantel des Kabels gedreht. Das Kupfergeflecht liegt nach hinten, damit es mit eingedreht wird. Das Steckergehäuse wird so lange eingedreht bis der Kupferdraht im Lötpin zu sehen ist (und ordentlich verlötet werden kann). Falls zu viel Kupferdraht übrig ist, kürzen Sie an dieser Stelle den Draht etwas.

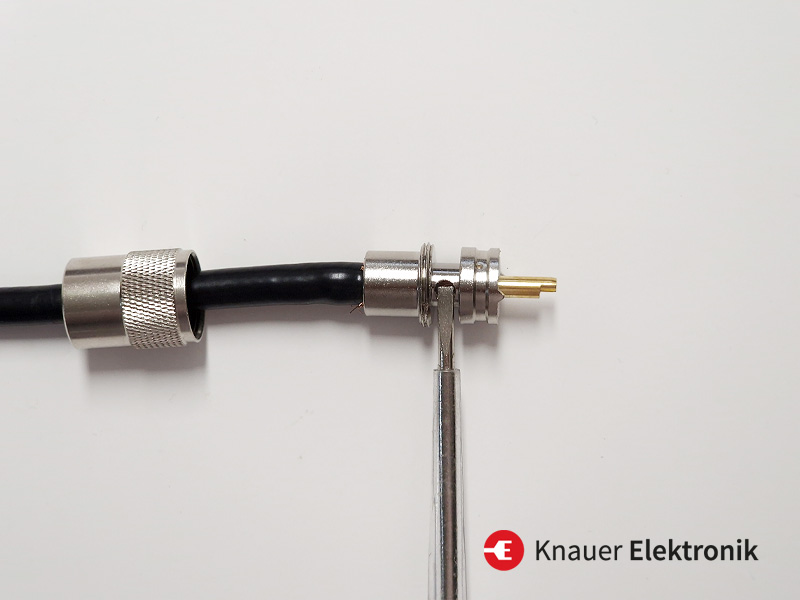

9.) Steckergehäuse aufdrehen (mit Schlitzschraubenzieher)
Das Aufdrehen des Steckergehäuses geht nach und nach schwerer. Mit einem kleinen Schlitzschraubenzieher können Sie den Stecker besser aufdrehen, siehe Abbildung.

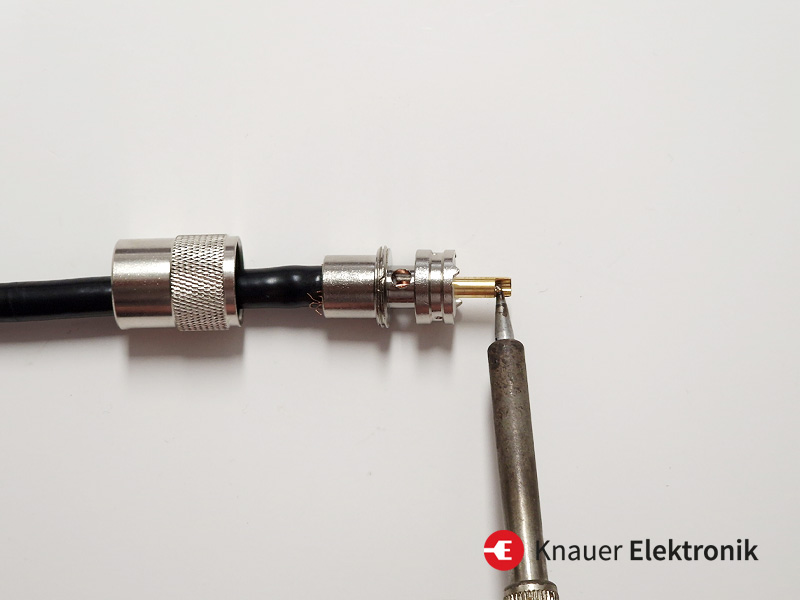

10.) Stecker verlöten
Mit dem Messgerät wird noch einmal der Lötpin mit dem Steckergehäuse überprüft. Wenn keine Verbindung vorliegt, wird der Kupferdraht des Kabels mit dem Lötpin des Steckers verlötet. Überprüfen Sie noch ein letztes Mal das Kabel auf Kurzschluss, dann auf Durchgang.

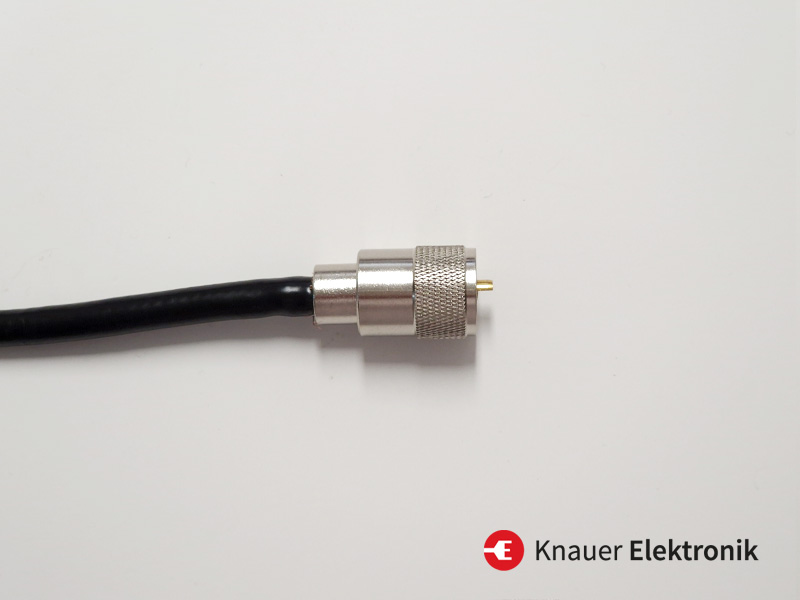

11.) Überwurfhülse aufdrehen
Schieben Sie die Überwurfhülse auf den Stecker und drehen Sie sie fest.

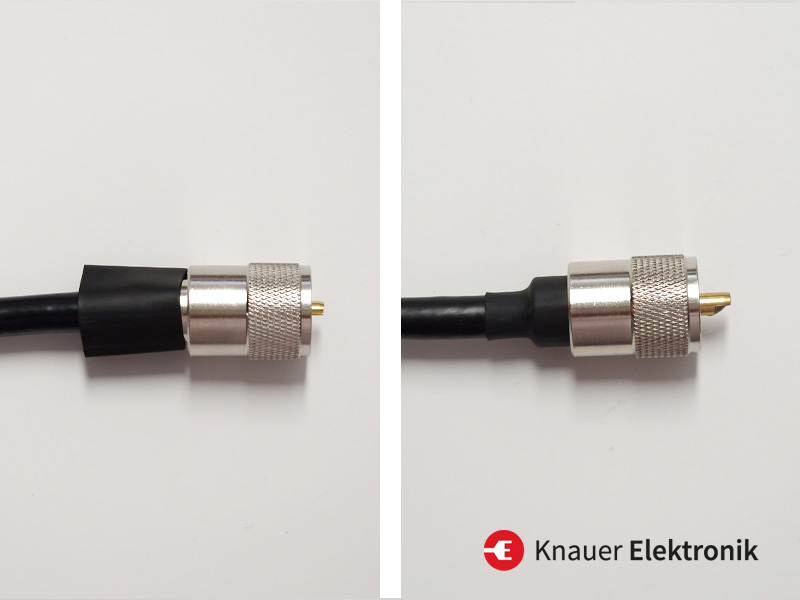

12.) Schraumpfschlauch
Nehmen Sie ein Stück passenden Schrumpfschlauch (ca. 20-30 % größer als das Kabel bzw. Stecker-Ende) und erhitzen Sie es mit einem Heißluftgebläse gleichmäßig. Herzlichen Glückwunsch - Ihr Stecker ist fertig montiert!
