Montageanleitung für PL-259 Winkelstecker 7 mm
Wie löte ich den Clamp PL-259-Winkelstecker an ein 7 mm Koaxkabel?
Die Montage unseres Clamp PL-Winkelsteckers (Artikel-Nr. 211007) an ein 7 mm Koaxkabel ist unkompliziert und in wenigen Schritten erledigt.
Wichtig: Bitte achten Sie immer darauf, alle Kabel am Ende der Montage durchzuprüfen, um spätere Schäden an Ihren Geräten zu vermeiden.
1.) Werkzeuge für die Kabelmontage
Wir nutzen für unsere Kabelmontage: Messschieber fürs Nachmessen, Lötkolben, Lötzinn, Kabelschere, Cuttermesser und/oder Maulschlüssel (SW16).
2.) Überprüfen der Einzelteile des PL-Winkelsteckers 7 mm

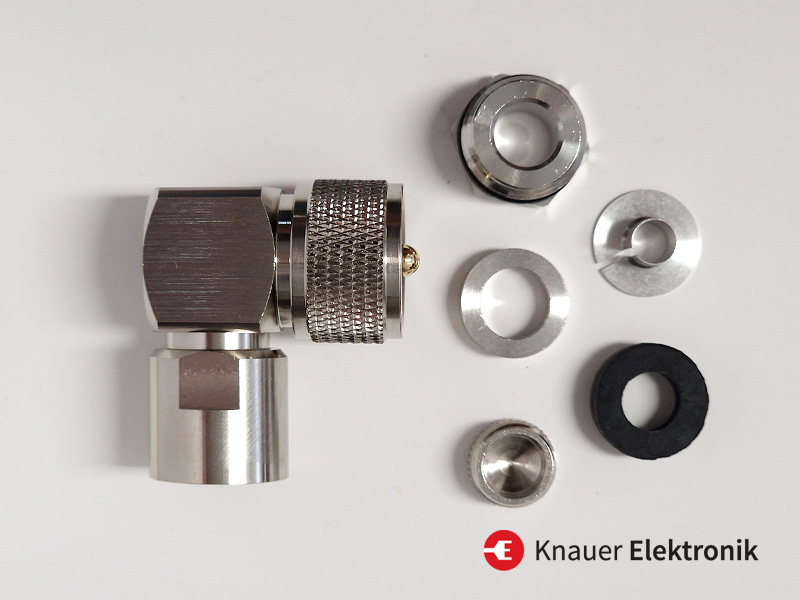

Der Stecker sollte folgende Komponenten haben: Steckergehäuse, Verschraubung (hinten), Verschlusskappe, Anpressscheibe, Gummiring und Steckhülse.
3.) Beginn der Steckermontage

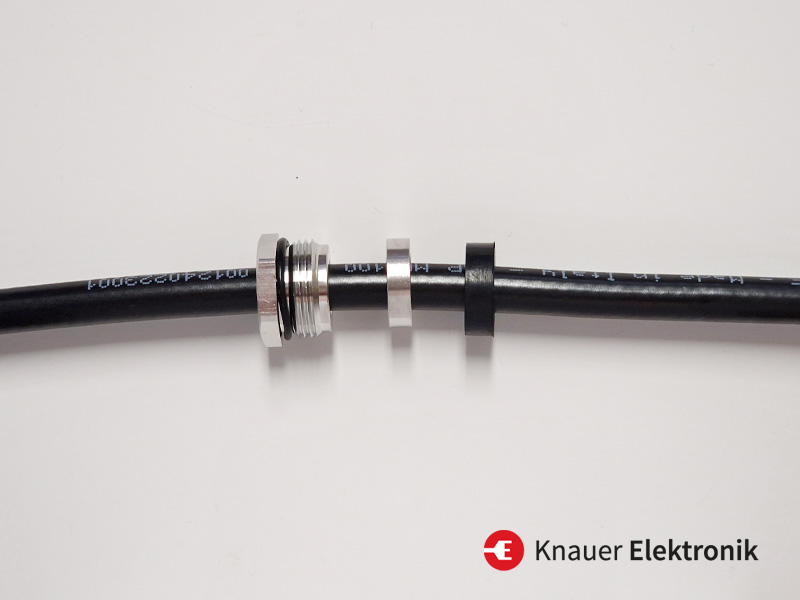

Stecken Sie zunächst die hintere Verschraubung, die Anpressscheibe aus Metall und den Gummiring nacheinander auf das 7 mm Kabel.
4.) Abmanteln der Außenisolierung des Kabels

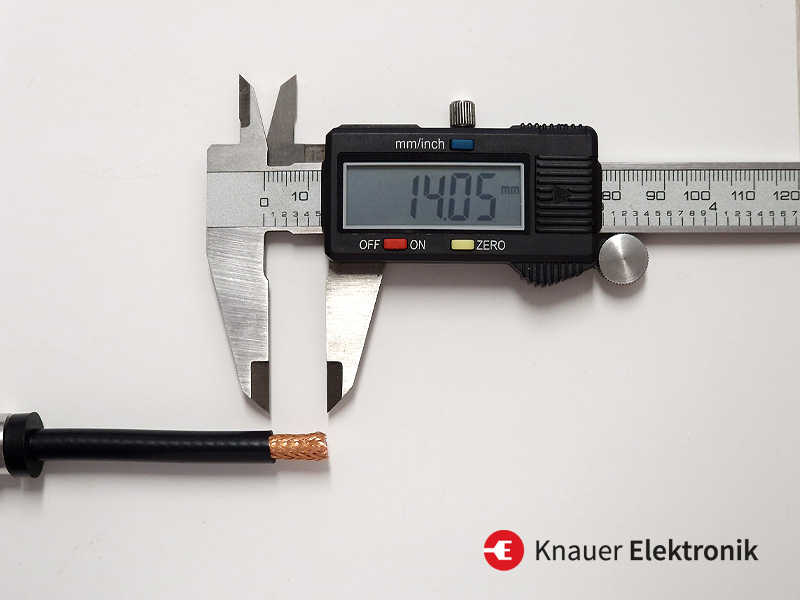

Mit der Kabelschere das 7 mm Kabel vorsichtig abmanteln. Achten Sie darauf, dass Sie mindestens 14 mm abnehmen. Haben Sie 1, 2 Millimeter mehr, kann das am Ende problemlos gekürzt werden.
5.) Kupfergeflecht nach hinten schieben und Steckhülse aufsetzen

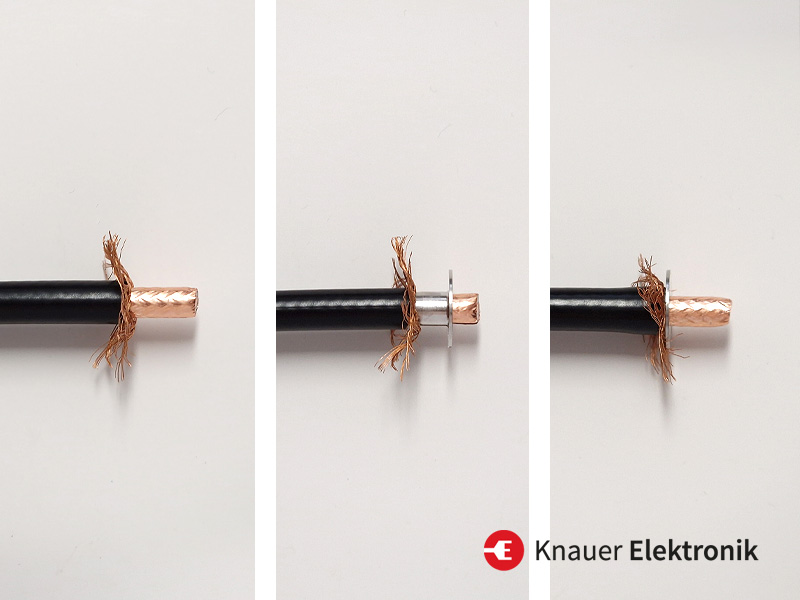

Schieben Sie das Kupfergeflecht, wie in der Abbildung zu sehen, ganz nach hinten. Anschließend setzen Sie die Steckhülse auf. Drücken Sie die Steckhülse zwischen Kupfergeflecht und Kupferfolie bis ans Ende des abgemantelten Kabels.
6.) Abschneiden des überstehenden Kupfergeflechts

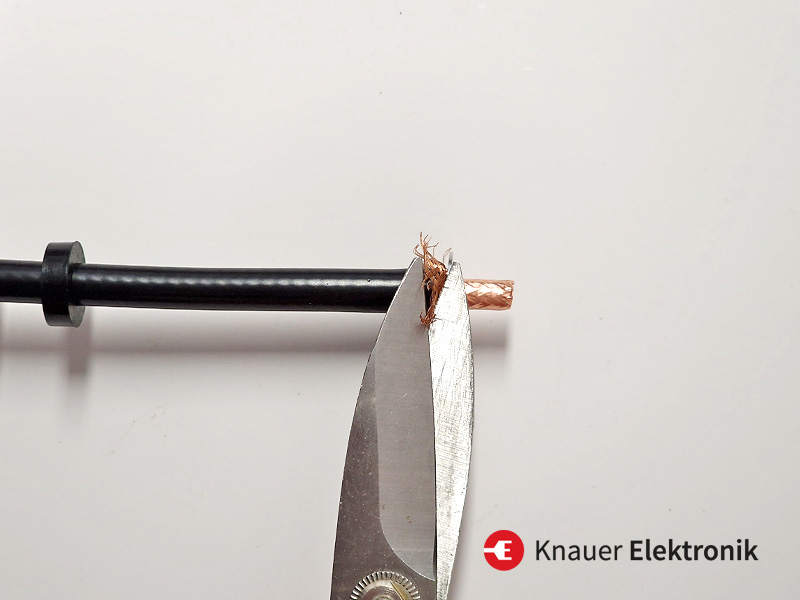

Mit einer Schere schneiden Sie das überstehende Kupfergeflecht weg.
7.) Entfernen der Kupferfolie und Innenisolierung des Kabels

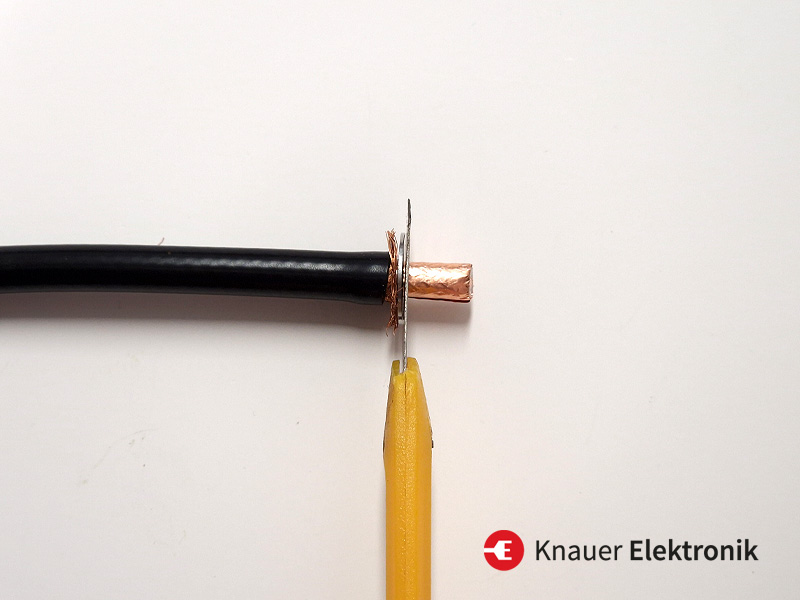

Mit einem scharfen Cuttermesser wird vorsichtig entlang der Steckhülse geschnitten, um Kupferfolie und die weiße Innenisolierung zu entfernen. Achten Sie darauf nicht zu tief zu schneiden, um die Kupferseele nicht zu beschädigen.
8.) Freilegen der Kupferseele

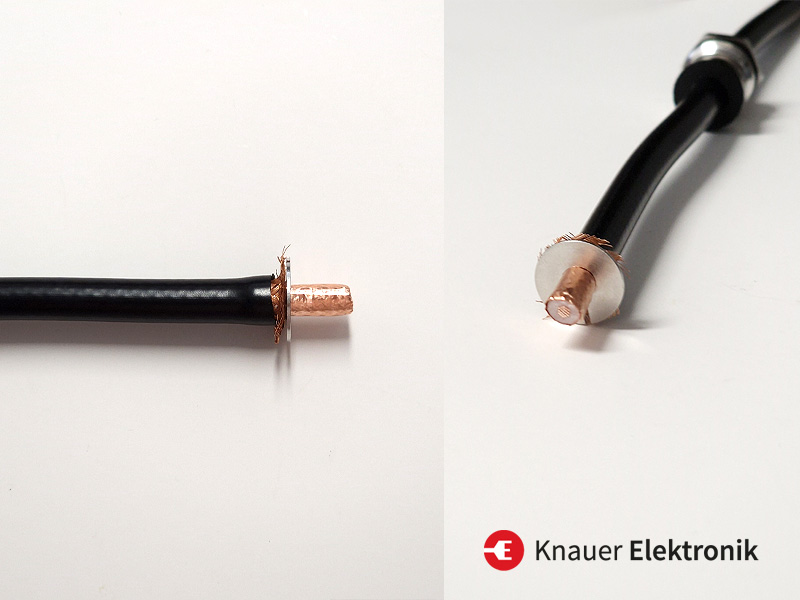

Entfernen Sie die Kupferfolie und weiße Innenisolierung. Die Kupferseele liegt frei. Überprüfen Sie noch einmal, dass sich zwischen Kupferseele und Steckhülse keine Reste der Kupferfolie oder dem -geflecht befinden. Wenn Sie unsicher sind, überprüfen Sie dies mit einem Messgerät. Es sollte keine Verbindung vorliegen.
9.) Steckergehäuse vormontieren

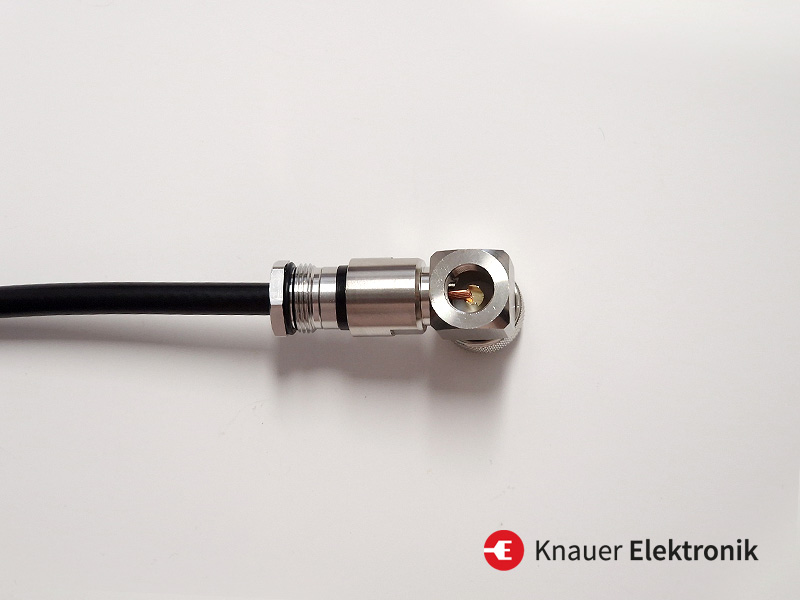

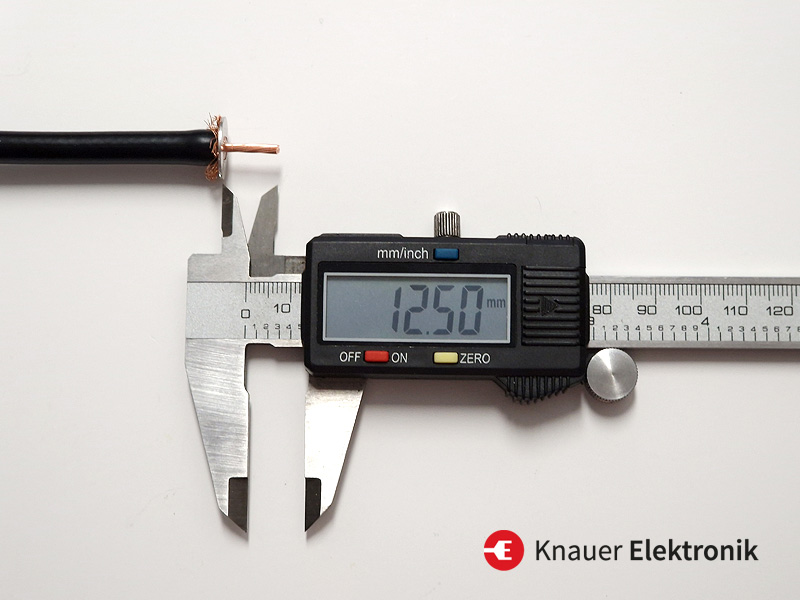

Alle Komponenten des Steckers (bis auf die Verschlusskappe) werden vorsichtig ineinander geschoben. Sollte der Kupferdraht zu weit herausstehen, nehmen Sie das Steckergehäuse noch einmal ab und kürzen Sie den Draht entsprechend. Der Kupferdraht sollte etwa bis zur Mitte des Lötpins reichen (siehe Bild).
10.) Steckergehäuse montieren und verlöten

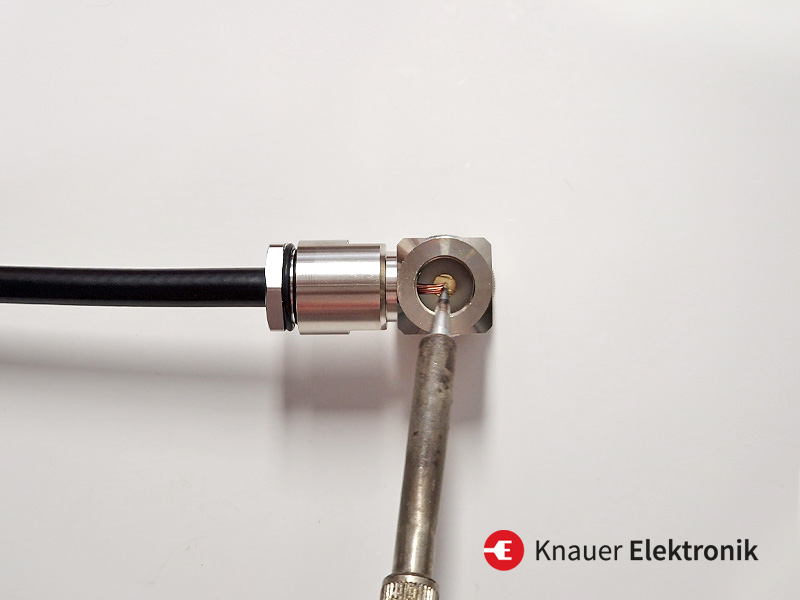

Verschrauben Sie alle Komponenten des Steckers. Hierfür können Sie zwei Maulschlüssel (SW16) verwenden. Mit dem Messgerät wird noch einmal der Lötpin mit dem Steckergehäuse überprüft. Wenn keine Verbindung vorliegt, wird der Kupferdraht des Kabels mit dem Lötpin des Steckers verlötet.
11.) Letzte Überprüfungen

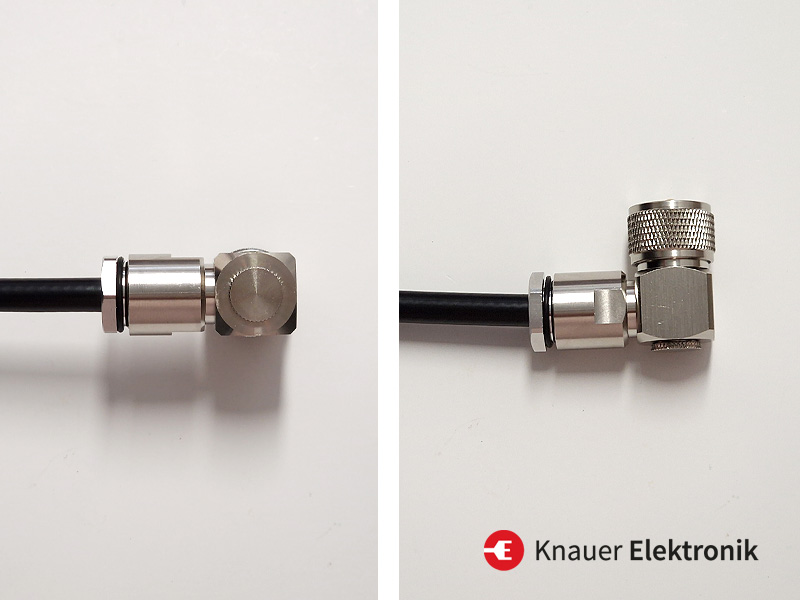

Überprüfen Sie noch ein letztes Mal das Kabel auf Kurzschluss, dann auf Durchgang. Setzen Sie als letztes die Verschlusskappe auf den Stecker und drehen Sie ihn fest. Herzlichen Glückwunsch - Ihr Stecker ist fertig montiert!
